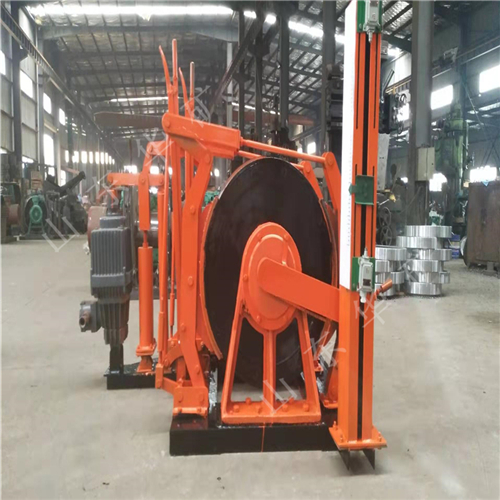

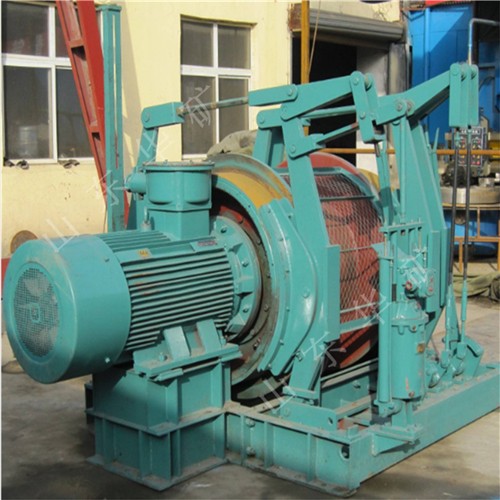

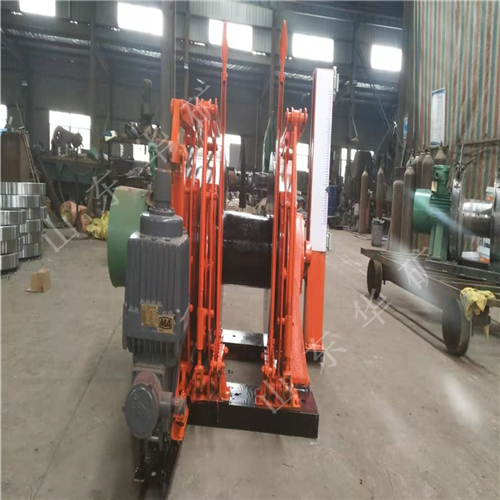

JYB60×1.25运输绞车

JYB60×1.25运输绞车产品概述：

JYB60×1.25运输绞车主要用于煤矿井下和其它矿山在倾斜角小于30°的巷

道牵引矿车。JYB系列运输绞车均为防爆型，供矿井井下或地面装载调度编

组矿车及在中间巷拖运矿车和其他辅助搬运工作。JYB16ⅹ1.4运输绞车均采

用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起

动平稳、操作灵活、制动可靠、噪音低等特点。

JYB60×1.25运输绞车工作原理：

JYB系列运输绞车采用一级差动轮系和一级定轴轮系进行传动，在行星轮系

里采用了浮动机构。左端支承在电机上，右端支承在支架上，深度指示器的

齿轮与卷筒上的内齿轮啮合。

电机齿轮与轴齿轮相联，轴齿轮带动小齿轮架上的三个小行星轮旋转，小行

星轮与小内齿轮相啮合，三个小行星轮除作自转外，还要围绕轴齿轮公转，

即带动了小齿轮架旋转，小齿轮架与双联齿轮相联，从而使双联齿轮旋转，

于是带动大行星轮转动，此时可有下列三种状态：

　　(1)如果左刹车闸松开，右刹车闸刹住制动轮，大行星轮只有自转，通

过大内齿轮带动卷筒旋转起来，即可进行牵引，此时称为工作状态。

　　(2)如果左刹车闸刹住卷筒，右刹车闸松开，大内齿轮因与卷筒相联结

，故不旋转，大行星轮除作自转外，还要公转，同时通过大齿轮架带动右刹

车轮旋转，重物因卷筒静止，被停留在某一位置，此为停止状态。

　　(3)如果开启电机使电机反转带动了卷筒反转，称为工作下放状态。在

起动和停止时，以及在重物下放中为调节卷筒转速，可利用两刹车装置交替

刹紧和松开进行调节。

JYB60×1.25运输绞车运输绞车产品参数：

外层钢丝绳静张力：60kN

卷筒尺寸（直径×宽度）： φ710×800(mm)

外层钢丝绳绳速：1.25 m/s

钢丝绳直径：26mm

容绳量：650m

总减速比：32.5

电动机型号：YBK2 315M-6

功 率：90kW

转 速：989r/min

电 压：380/660v

外型尺寸（长×宽×高）：2286×2286×2856(mm)

绞车重量（包括电动机）：5550kg
