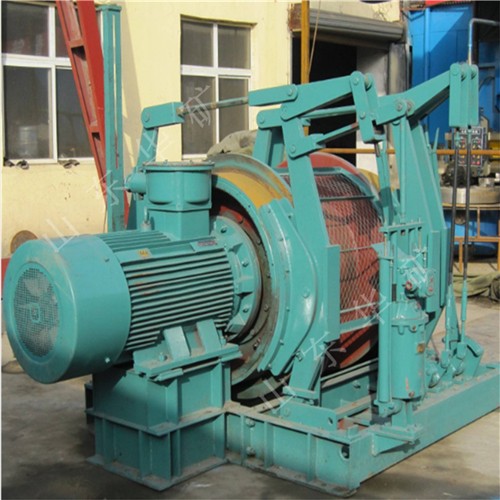

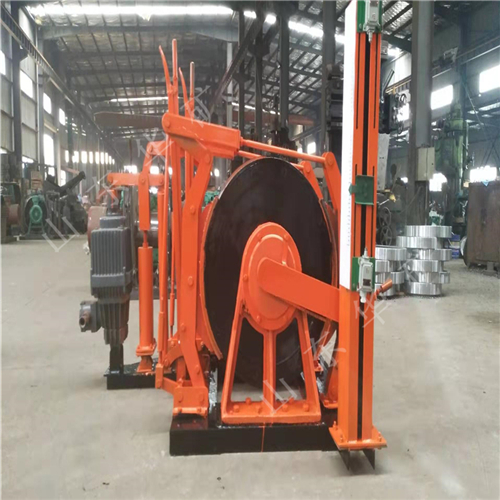

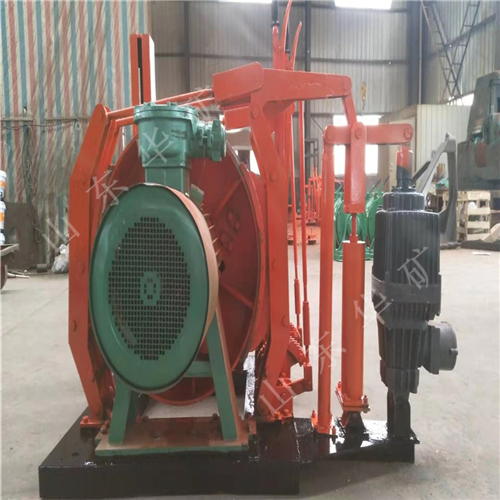

JYB40×1.25运输绞车

JYB40×1.25运输绞车产品概述：

JYB40×1.25运输绞车主要用于煤矿井下和其它矿山在倾斜角小于30°的巷道牵引矿车。JYB系列运输绞车均为防爆型，供矿井井下或地面装载调度编组矿车及在中间巷拖运矿车和其他辅助搬运工作。JYB16ⅹ1.4运输绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

JYB40×1.25运输绞车工作原理：

JYB系列运输绞车采用一级差动轮系和一级定轴轮系进行传动，在行星轮系里采用了浮动机构。左端支承在电机上，右端支承在支架上，深度指示器的齿轮与卷筒上的内齿轮啮合。

电机齿轮与轴齿轮相联，轴齿轮带动小齿轮架上的三个小行星轮旋转，小行星轮与小内齿轮相啮合，三个小行星轮除作自转外，还要围绕轴齿轮公转，即带动了小齿轮架旋转，小齿轮架与双联齿轮相联，从而使双联齿轮旋转，于是带动大行星轮转动，此时可有下列三种状态：

　　(1)如果左刹车闸松开，右刹车闸刹住制动轮，大行星轮只有自转，通过大内齿轮带动卷筒旋转起来，即可进行牵引，此时称为工作状态。

　　(2)如果左刹车闸刹住卷筒，右刹车闸松开，大内齿轮因与卷筒相联结，故不旋转，大行星轮除作自转外，还要公转，同时通过大齿轮架带动右刹车轮旋转，重物因卷筒静止，被停留在某一位置，此为停止状态。

　　(3)如果开启电机使电机反转带动了卷筒反转，称为工作下放状态。在起动和停止时，以及在重物下放中为调节卷筒转速，可利用两刹车装置交替刹紧和松开进行调节。

JYB40×1.25运输绞车产品参数：

外层钢丝绳静张力：40kN

卷筒尺寸（直径×宽度）： φ580×6000(mm)

外层钢丝绳绳速：1.4 m/s

钢丝绳直径：21.5mm

容绳量：650m

总减速比：32.5

电动机型号：YBK2 280M-6

功 率：55kW

转 速：980r/min

电 压：380/660v

外型尺寸（长×宽×高）：1965×1965×2578(mm)

绞车重量（包括电动机）：3800kg
