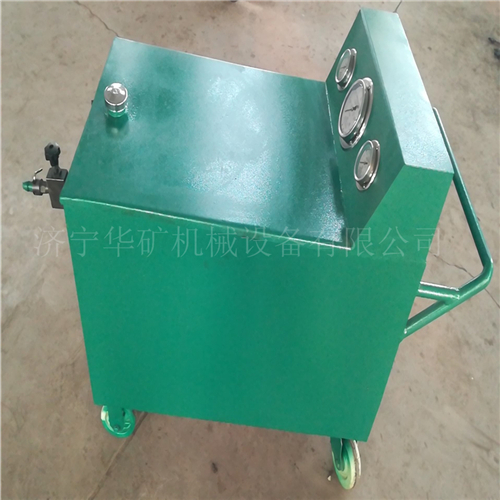

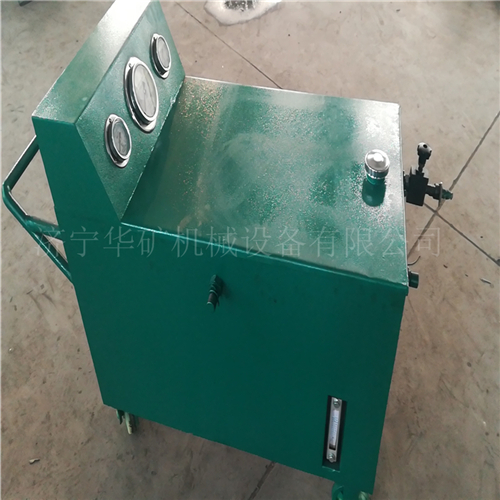

SZ9水力升柱器

SZ9水力升柱器产品功能：

用水力顶升单体支柱，代替乳化液泵站。

以静压水的水压为动力，通过增压缸增压，达到在有水源的地方，不需电力就可以拥有一个小型乳化液泵站的目的。为巷道维修、掘进、边角煤开采、抢险救灾等无泵站有水源的地方提供便利。工作时分两个阶段：

水力升柱：水源压力能顶升空柱子时，水源直接顶升单体支柱。速度快，节省水；同时按比例自动配比乳化油，配比稳定、可靠；

增压升柱：水源压力顶升不动柱子时，自动转入增压升柱状态。增压比大，初撑力高。

SZ9水力升柱器产品特点：

1、水力驱动，不用电。安全、节能、方便。

2、自动配液，配比可靠、稳定。

3、全自动，使用方便。直接使用注液枪。

4、体积小、重量轻、轮式支撑，拉动枪管就能走。

5、静音。

SZ9水力升柱器产品原理：

动作： 打开截止阀压力水进入驱动腔B，A腔回水经过单向阀4去往注液枪顶升空柱子，同时，C、D腔吸排乳化油与水混合，完成配液。支柱接顶后水源压力顶升不动支柱时，背压阀5自动打开泄水，转入增压状态，E、F腔增压后的高压水继续顶升单体支柱，直至完成支护。行程终了时换向阀3自动换向，E、F腔交替输出高压.

增压缸有大活塞和小活塞，且大小活塞在同一轴线上，

水驱动力 = 大活塞推力 = 小活塞阻力，

即   P水×S大=P输出×S小

P输出= （S大/S小 ）×P水

S大/S小即为增压倍数

SZ9水力升柱器试车：

 准备：

1 乳化油:本机最大储存乳化油约60～65升，至少加入20升。

2 进出水管:进水管为KJ10接口，出水管接口也为KJ10接口。

3 枪管：KJ10矿用高压胶管。

注液枪常见接口为KJ10

注液枪建议使用带压力表的，以便观察最终注入压力，估算初撑力。

接通水管，打开截止阀待注液枪排一排空气，有稳定的乳化液排出就可以使用了。

SZ9水力升柱器使用;

本机无人值守，无操作阀，无需操作。需要升柱时直接使用即可。

不使用时若不关闭截止阀，会一直处于高压待命状态。使用完毕后关闭截止阀。

本机进口水压比乳化液泵站压力低，因此，升柱速度比平时慢。

本机在增压升柱阶段，泄水口有余水排出，是正常泄水。

SZ9水力升柱器储存与保养:

不用时拆除水管后，请把进水管截止阀关闭，并且把进出口都用防尘布包好，防止杂物进入，影响下次使用。

升井不用时存放地点严禁有冰冻。确有结冰危险时，可用压缩空气接进水口，往返几分钟后就能把余水排出。

SZ9水力升柱器技术参数：

增压比：9

配比浓度：2.5%

出液量：25L

水源压力：   P≥2.5 Mpa

外形尺寸：1350mmx575mmx950mm

质量：112Kg
