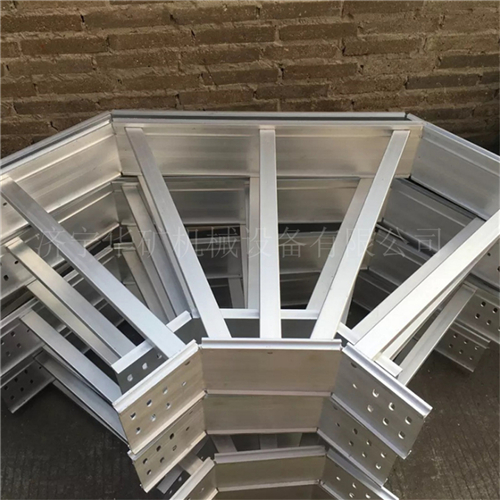

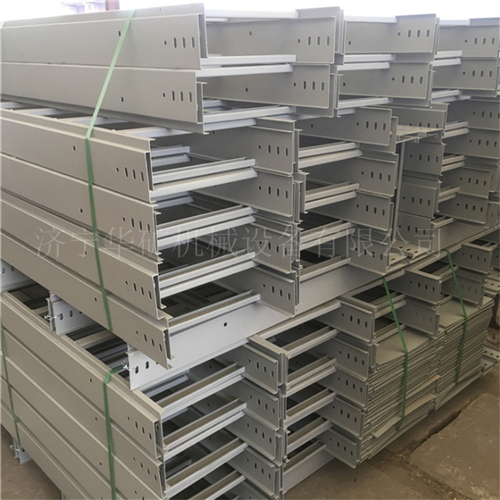

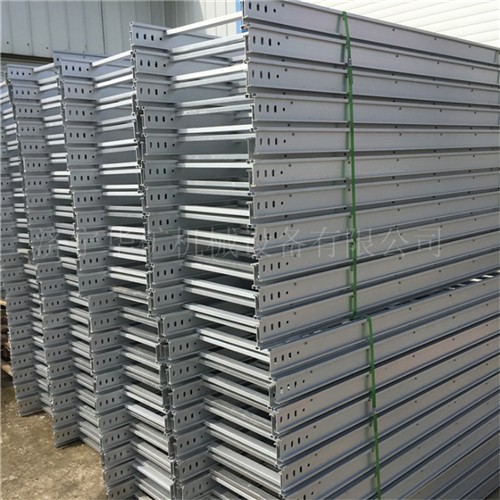

梯式电缆桥架

梯式电缆桥架产品简介：

梯式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用

梯式电缆桥架选用要点：

1)梯式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

2)梯式电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。

3)在工程防火要求较高的场所，不宜采用铝合金电缆桥架。

4)梯式电缆桥架宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%~50%，控制电缆可取50%~70%，且宜预留10%~25%工程发展裕量。

5)在选择梯式电缆桥架的荷载等级时，梯式电缆桥架的工作均布荷载不应大于所选梯式电缆桥架荷载等级的额定均布荷载，如果梯式电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。

6)各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

7)在选择梯式电缆桥架的弯通或引上、引下装置时，不应小于梯式电缆桥架内电缆最小允许弯曲半径。

8)对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。

梯式电缆桥架安装要点：

1、梯式电缆桥架敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。

2、根据梯式电缆桥架敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。

3、地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构型式和建筑布局，合理确定线路路径和设备选型。

4、不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内
