轨道钻

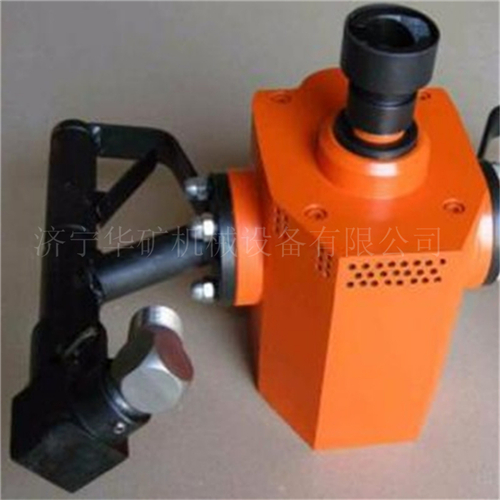

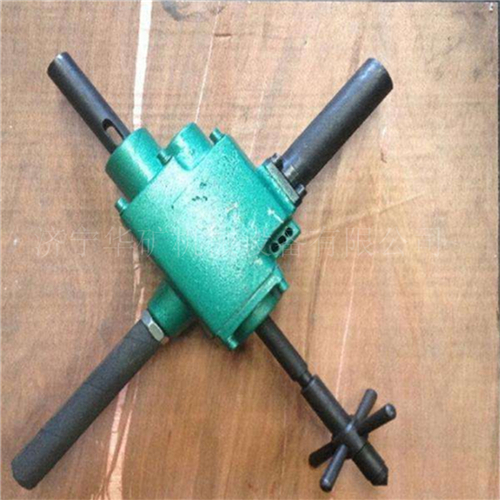

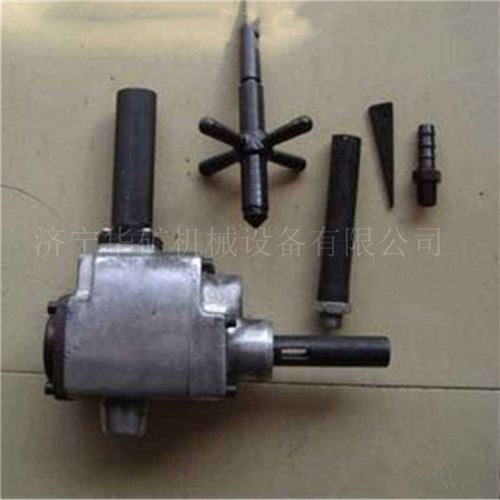

ZK19轨道钻产品简介：

ZK19轨道钻主要由叶片式发动机、减速箱、进给机构、换向阀等组成。使用时，转动进气操纵手柄，压缩空气经换向阀进入叶片式发动机推动转子旋转，两组齿轮副减速后传给主轴，实现钻孔。逆时针转动开头可实现正转，顺利针转动开头可实现反转。进给运动可用手转动进给手柄来实现。

ZK19轨道钻特点及用途：

ZK19轨道钻具有安全防爆、重量轻、体积小、效率高、结构简单、使用方便等特点。适用于煤矿井上、下轨道铺设中轨道或夹板的钻孔，与人力手扳钻相比，可明显提高功效，降低工人劳动强度，且安全可靠、操作方便、定位准确。也可用于其他场合金属、非金属材料上钻孔、铰孔、攻丝等。

ZK19轨道钻使用方法：

1 在铺设好的轨道上钻孔时，先将钻机平卧在两道轨间，钻头顶住钻孔位置，钻机另一端的进给头顶在另一端上，转动进给手柄，使其顶牢，然后逆时针转动进气操纵手枘开始钻孔，钻孔时应给钻头加处边钻孔边浇冷却水，快钻透 时，降低进给速度以避免卡钻。

2 钻单轨时，可利用专用的配套钢轨卡子进行钻孔。

3 直立钻孔时，可由一人用手握住两手柄用力下压进给，钻较大孔时由两个压住进给头，以提高钻孔效率

4 在正常钻孔时严禁使用反转，以免损坏钻头，如在使用过程中钻头卡死，可先将进给机构后退再反转将钻头退出

5 钻孔时进给要连续均匀，尽量避免机体倾斜，以免折断钻头

6 钻机在使用前就将气管内的积水全部放净，以免水份进入钻机内影响发动机正常工作

7 使用前应检查连接螺栓和钻头是否松动，严禁在松动时工作

8 每班开机前应在管接并没有处向机内滴数滴10号机油，以减少发动机的麿损，提高使用寿命。

9 在钻机停用时，或远距离的搬运中，应将钻头用楔铁卸下，以免划作人体

ZK19轨道钻产品参数：

工作压力：0.4-0.63MPa

额定工作转速：165r/min

额定扭矩：35 N?m

最大扭矩：>60N?m

空转转速：>330 r/min

额定功率：0.66Kw

转耗气量：1.98m3/min

噪音  ：<118dB（A）

机重：   5.8 Kg

气管内径：16mm
