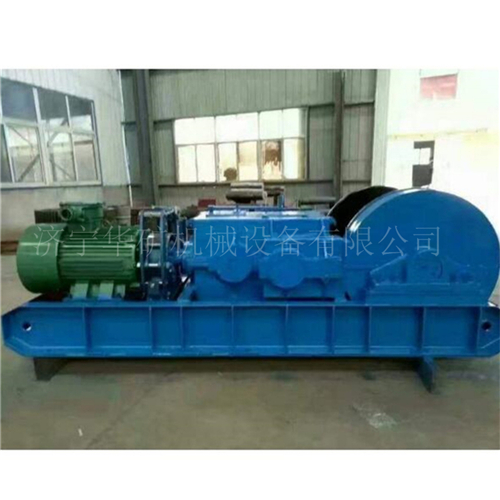

JH-40回柱绞车

JH-40回柱绞车主要用途及特征：

回柱绞车是煤矿井下回柱放顶之用,适用于薄煤层和急倾斜采煤工作面,以及在各种采煤工作面上回收被矸石长结的金属支柱或沉入底板。回柱绞车也可用作移溜槽,搬移皮带运输机头等辅助牵引工作。回柱绞车的电气设备具有防爆性能,可用于有煤尘及瓦斯的矿井中。本绞车的类型为单筒缠绕，采用涡轮蜗杆减速器和开式齿轮传动。绞车采用涡轮蜗杆减速器，必须采用水平安装方式，，以确保涡轮蜗杆的浸油润滑质量。

JH-40回柱绞车工作原理及主要结构

电动机安装底座上通过联轴器与涡轮减速机联接，动力通过一对齿轮传动给圆弧面蜗杆、蜗轮，由蜗轮轴上的小齿轮经中间过桥齿轮传动给大齿轮带动卷筒，卷引钢丝绳进行工作。绞车由电动机经联轴节、一经闭式齿轮传动，一级球面蜗杆传动、一级圆柱齿轮传动（中间设有过桥齿轮）传递到滚筒。绞车内各主要转动部位均采用滚动轴承支撑，底座用型钢焊接而成。绞车对称布置、呈长条型、打顶柱位置宽敞，便于绞车的搬移与固定。绞车的宽度、高度尺寸较小，适于井下使用。绞车结构简单、维护方便，采用球面蜗杆转动运转平稳、安全、可靠，绞车的操作比较简单，只要启闭按钮开关即可。

JH-40回柱绞车产品参数：

型号              JH-40回柱绞车

牵引力（KN）      400

绳速（m/s）       0.11

滚筒尺寸（mm）    Φ720×660

容绳量（m）       220

钢丝绳直径（mm）  Φ40

外形尺寸（mm）    3850×1170×1350

电动机规格        YBK2-315S-8

功率（KW）        55

电压（V）         380/660

绞车重量（kg）    5500
