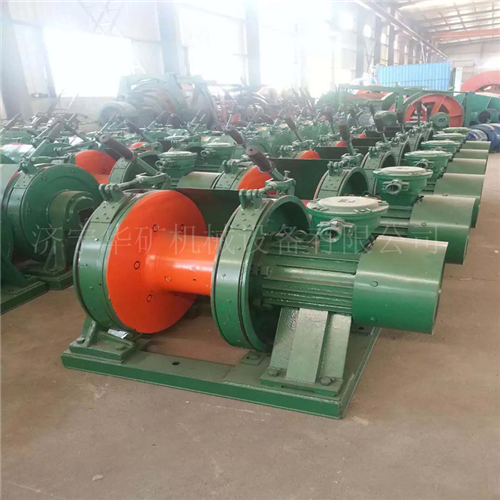

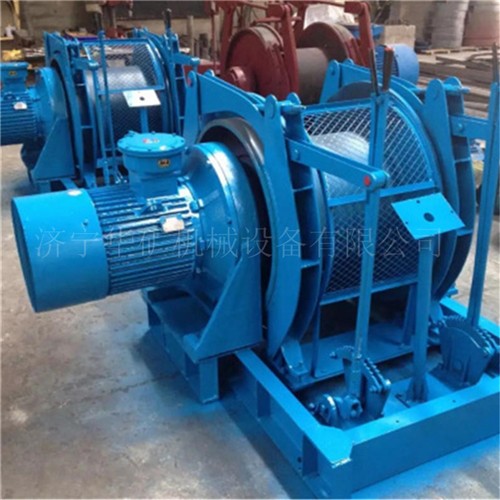

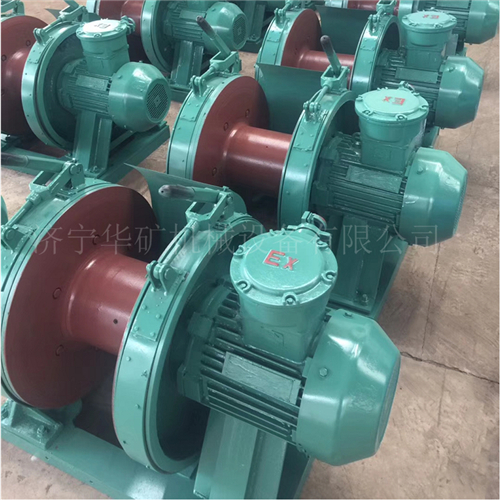

JD-1.0调度绞车

JD-1.0调度绞车产品简介：

调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用。绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

调度绞车由电动机、卷筒装置、刹车装置或液压推杆、底座、护罩等部件组成。

调度绞车通过操作工作闸和制动闸来实现绞车卷筒的正转和停转，从而实现对重物的牵引和停止两种工作状态。设计中绞车内部各转动部分均采用滚动轴承，运转灵活。

JD-1.0调度绞车工作条件：

1.环境温度－10～40℃ 　　

2.环境相对湿度不超过95%（25℃） 　　

3.海拔高度在2000m以下。 　　

4.周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

JD-1.0调度绞车产品参数：

型号：JD-1.0调度绞车；

J——卷扬机型；

D——调度绞车；

1——外层钢丝绳静张力10KN。

外层钢丝绳静张力：10KN；

外层钢丝绳速度：≥1.00 m/s；

容绳量：450m；

纲丝绳直径：12mm；

卷筒直径：220mm；

卷筒宽度：307mm；

电动机型号：YBJ-11.4；

电动机功率：11.4KW；

电动机转速：1470r／min；

总速比：41；

绞车重量：578Kg；

包括电动机；

外形尺寸：1073×766×727 mm；

隔爆型磁力启动器：QBZ-80/1140/660；

隔爆型控制按钮：LA81-3。
