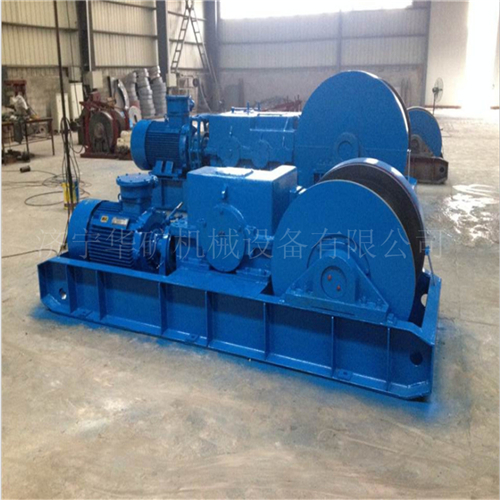

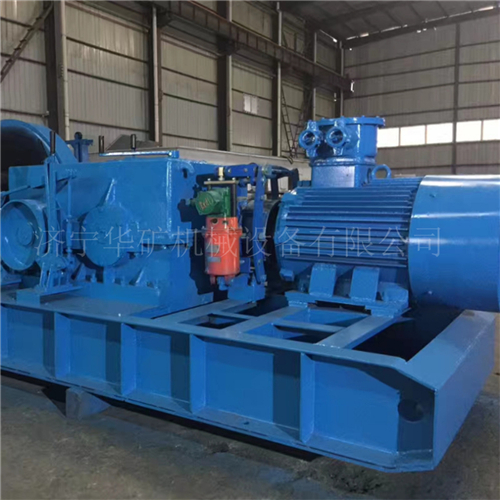

JSDB-30双速多用绞车

JSDB-30双速多用绞车产品介绍：

     双速绞车采用锥齿轮传动形式，结构简单、安全可靠、维修方便。绞车宽度、高度尺寸较小适于井下空间窄          小的条件下工作，绞车操作简单，配合调速手把启闭控制按钮开关即可方便使用。

JSDB-30双速绞车型号意义

     型号：J——卷扬机型；

           S——双速多用

           D——无自锁能力；

           B——隔爆型；-30慢速时外层钢丝绳最大静张力，单位为：300KN

JSDB-30双速绞车组成及工作原理：

JSDB-30双速绞车产品在技术原理上，采用“齿-联”传动系统和“双轴多级”的传动特点，实现了快、慢两个速度，其慢速可代替现有的回柱绞车和慢速绞车，其快速可代替现有的调度绞车和运输绞车。在结构特点上，不仅实现了小结构，大拉力的特点，也实现了长条形对称结构特点，适合于煤矿井下狭小的作业空间，操作灵活方便。它克服了目前慢速、回柱等系列绞车存在的传动效率低，寿命短，工效低等特点，也克服了调度、运输等系列绞车存在的牵引力小，宽型结构等特点。

JSDB-30双速绞车技术参数：

     1、外层钢丝绳最大静张力：300kN

     2、卷筒尺寸（直径×宽度）：φ650×800(mm)

     3、外层钢丝绳绳速：1.66 m/s

     4、钢丝绳直径：30mm

     5、容绳量：800m

     6、快速传动比：286.5，慢速传动比38.84

     7、电动机型号：YBk2-315S-6

        功 率：90kW

        转 速：989r/min

        电 压：380/660v 660/1140v

     8、外型尺寸（长×宽×高）：4750×1516×1512(mm)

     9、绞车重量（包括电动机）：8200kg

     隔爆型磁力启动器：BQZ-120N；

     隔爆型控制按钮：LA81-3。
