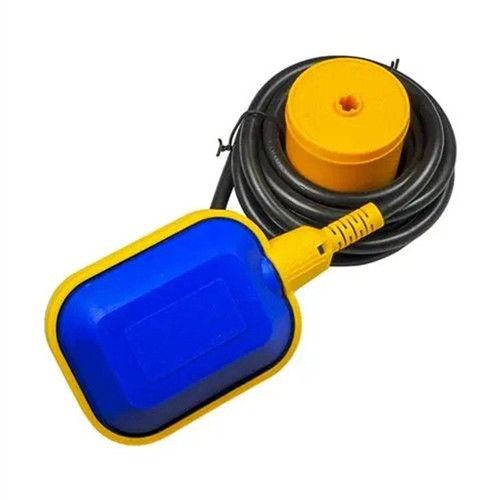

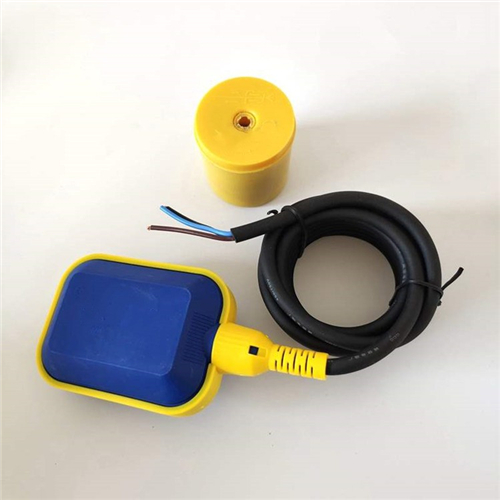

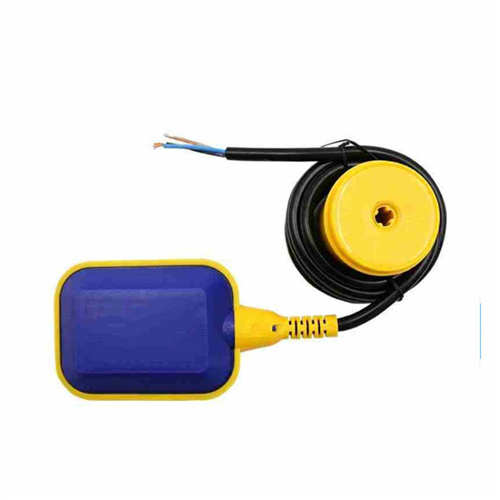

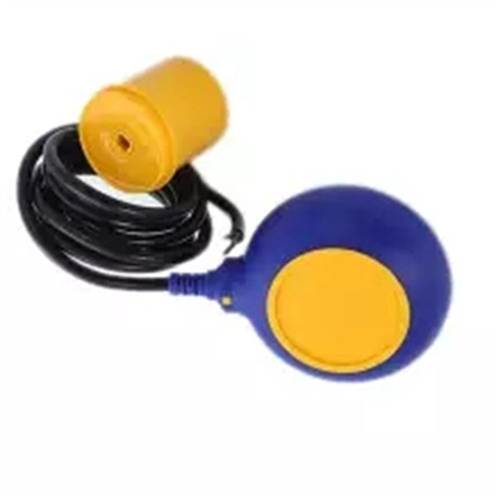

矿用本安型浮球开关

开关在下列条件下能够可靠工作

1周围环境温度为-20℃~+40℃，且24h内的平均值不超过+35℃;

2 安装地点的海拔不超过2000m;

3 安装地点的空气相对湿度在高温度为+40℃时，湿度不超过50%;在较低温度下允许有较高的相对湿度，湿的月平均低温度不超过

+25℃，该月平均大相对湿度不超过90%;

4 在无剧烈振动、冲击及摇动的地方;

5 安装类别为Ⅲ类;

6污染等级为3级。

主要结构

开开外壳采用ZL102铸铝合金压铸制成隔爆型外壳，壳内装有开关，通过外部按钮直接操纵。进线装置采用密封圈压紧密封，适合电缆

布线或钢管布线，根据用户要求可制成不同数量的引入装置，外壳的防护能力可达到IP54的要求。

安装使用与维修

1安装接线时，需将电缆通过引入装置接到隔爆开关的接线端子上，拧紧压紧螺母，使电缆密封，接好内外接地线，合上盖后把紧固螺

栓拧紧，即可使用;

2 每一路开关均有指示灯断电后指示灯亮

3开关应定期检查，发现不正常现象或零件损坏应及时维修或更换;

4维修时先断开前级电源才能开盖维修。维修后合好盖，将螺栓(钉)紧固后才能使用;

5障碍物距防爆外壳大于20mm。

6接线图见下图;注当开关断开时指示灯亮(即电路断开)
