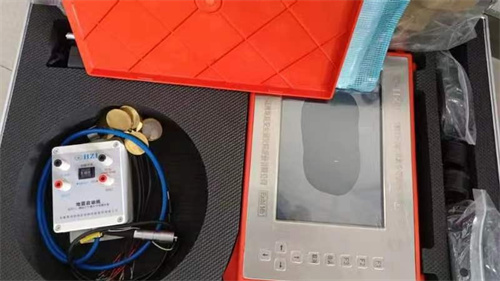

产品简介

该仪器是基于“分布式井行智能电极电位差信号采集方法”和“一种基于矿井物联网技术

的物探仪器远程控制系统及其控制方法”等多项发明专利研制而成，符合《回采工作面煤层槽波地震探测方法》和《煤矿并行电法数据采集方法》等多项行业标准。槽波地震采集模块利用地震波射线穿透地质体，通过对地震波走时、能量和频率的观测，并经计算机处理反演，重现工作面内部或者钻孔之间的地质结构图像;电法模块使用全电场观测技术同步采集所有测点的自然电场、一次电场电位和二次电场电位数据，极大提高了电法数据采集效率和采集精度。仪器可广泛应用于矿井构造、陷落柱、水害综合探测工作。

主要技术参数：

主要功能：

1.回采工作面顶、底板富水性探测、采空区富水性探测、面内陷落柱等含水构造探测。

2.巷道底板电测深、电剖面探测、掘进工作面巷道超前探测。

3.回采工作面构造、煤厚变化及应力集中区等探测。

4.掘进巷道迎头前方地质构造发育特征探测。

主要特点：

1.分布式采集基站可扩展，数量、空间分布灵活多变;

2.一体化主机连接n个采集基站，构成16n路激发和16n路接收的网络井行地电场勘探、监测

系统，或者构成16n路震波勘探系统，用户可根据需求任意选择仪器道数;

3.具有一键成图模式，操作更加简化智能、采集基站内置大容量存储，支持历史数据查右;

4.软件功能完备，配置兼具数据米集与处理的专业系统软件，且国内同行业内具有权威

性，可实现数据的采集、显示、管理、对比、处理成像及判别分析;

5.智能化Android系统平台、高清彩色鲀摸屏及机械辅助按键，人机交互便捷:

6.可以实现二维或三维电法勘探和地震勘探、多波多分量地震勘探。

应用实例：

面内探测共解释6个异常区，YC4和YC6异常区与实揭断层对应。YC1、YC2 YC3和YC5经钻探验证，直接揭露陷落柱。

某集团某矿工作面槽波地震探测实例

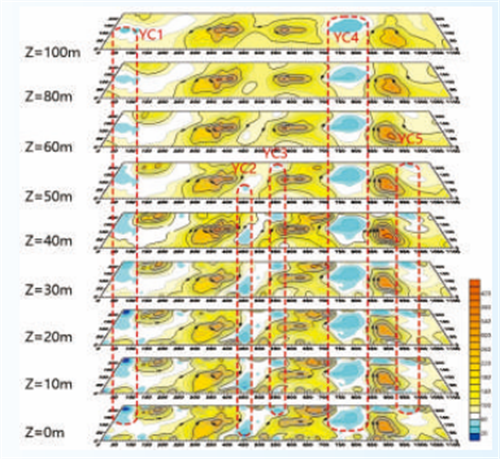

电法探测圈定工作面顶板上方存在5处相对低阻区域，分析为存在隐伏构造，局部富水，与开采煤层上部含水层存在一定的水力联系。经钻探验证，YC4异常区初时钻孔涌水量约10m3/h，后逐渐减至约1m3/h，累计出水约450m3;YC1、YC2有少量出水，大约2~3m3/h
