液压转盘

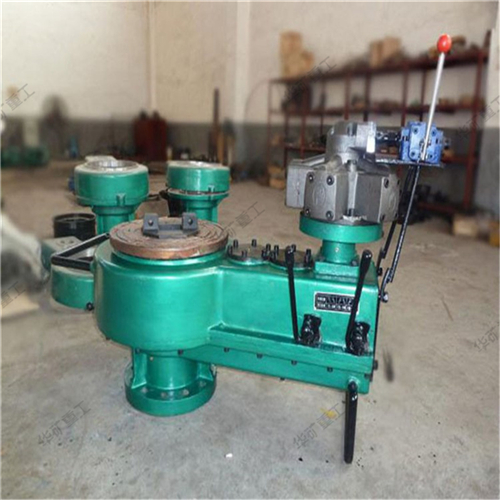

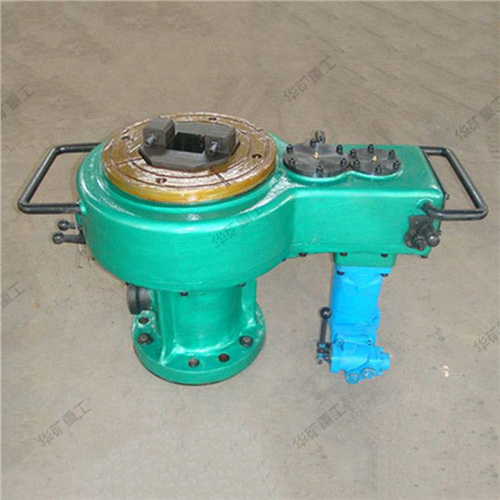

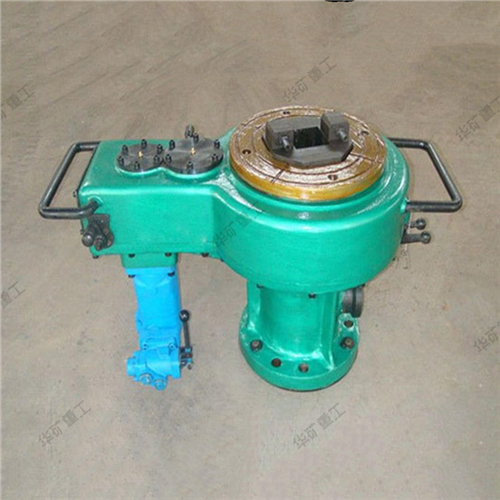

液压转盘产品介绍

ZP70Y系列液压转盘是油田修井作业时用于钻水泥塞以及浅井套铣、造扣等井下作业的一种新型机械化设备。使用该设备扩大了小型修井机的作业范围和能力，小修作业队可替代大修作业队施行某些钻柱的旋转作业，降低修井费用。

液压转盘特点

1、安装使用方便。用 M30 螺栓与 250 井口或 350 井口联接在一起，用尾绳消除旋转过程中产生的反力矩，即可工作。

2、动力来源方便。利用修井机上的液压源联接到液压转盘的液压马达上即可工作。

3、操纵手动换向阀，可实现转盘的正反转，操作简单、动作灵活可靠。

4、设有两个档，以实现对不同转速和不同扭矩的工作要求。

液压转盘参数介绍

型号:ZP70Y-24

转盘通孔直径:mm 180

适用方钻杆范围(mm) 76x76(3”)

89x89 (3 1/2”)

方补芯方孔尺寸(mm) 79x79

静载荷(kN)600

转速(r/min)66

配用马达型号 BM6-625

系统工作压力(MPa)6-14

系统额定流量(/min)130

总质量(kg)460

外形尺寸(mm)1100x544x660
