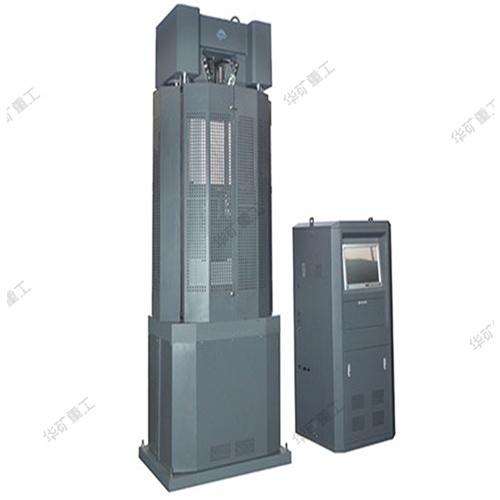

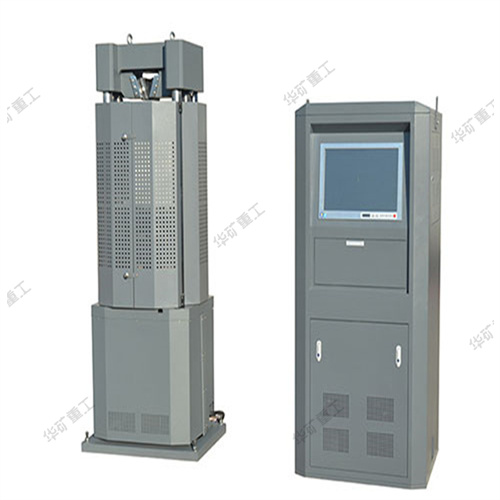

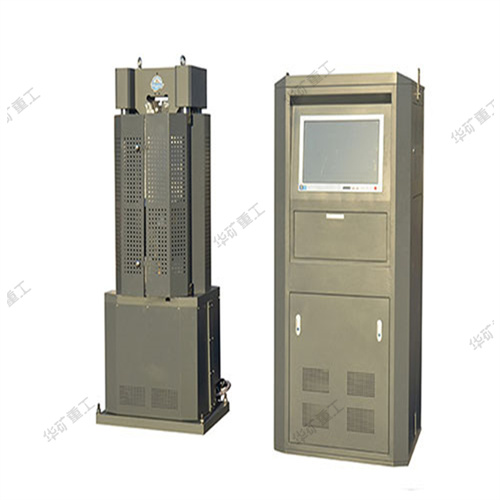

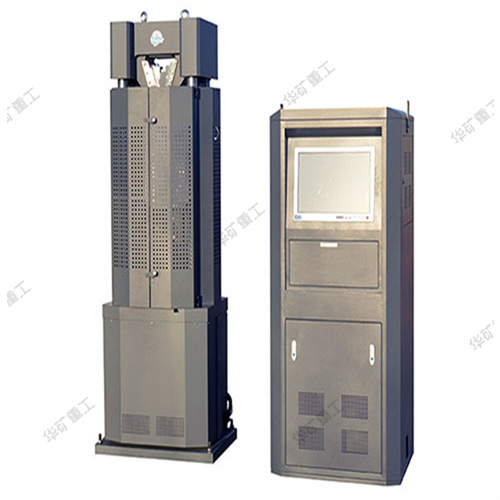

电液伺服试验机

电液伺服试验机是一款通用性较强的产品，可以满足关于金属拉伸试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。

该试验机是六立柱、双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口，标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上配有带球形结构的下压板，可直接做压缩试验。

该试验机主机的设计考虑了扩展装配其它夹具以完成多试验的可能。如：配装螺栓夹具可做螺栓的拉伸和保载，配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验，此外，配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。

型号：WAW-100B 试验机级别：1级(0.5级）

抗压试验力：100kN 主机结构形式：六立柱主机结构

中梁升降速度（mm/min）：320

压缩面间距（mm）：500 拉伸间距（mm）：600 活塞行程（mm）：200

油源柜重量（kg）：160 圆试样夹持直径（mm）：Φ6-Φ22

扁试样夹持厚度（mm）：0-15

弯曲试验支点距离（mm）：300

上下压板尺寸（mm）：Φ110

主机外形尺寸（mm）：800×620×1850

油源柜尺寸（mm）：550×500×1200

主机重量（kg）：1400 电机功率（kW）：0.75
