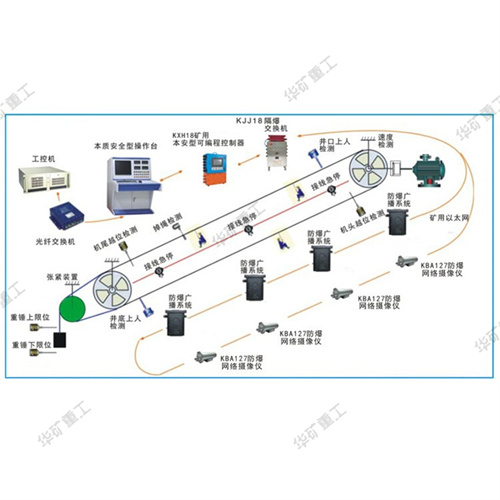

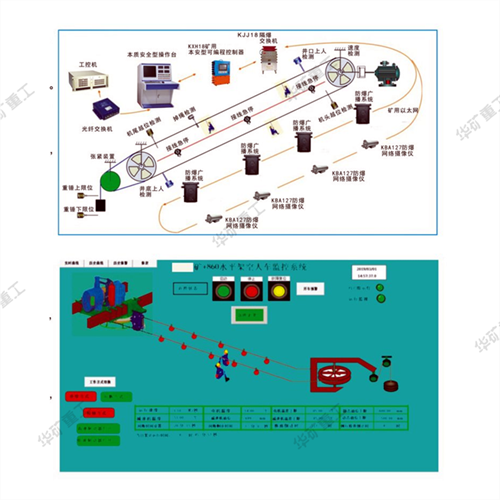

架空乘人索道智能电控装置

系统概述

矿用架空乘人电控装置是一种适用于煤矿井下单机或远程控的自动化的控制设备，它具有较强的适用性、可扩展性和高可靠性等特点。其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易行。通过配套的传感器及语音设备，可完成对架空乘人器的控制，电控箱控制输出点容量大，预留数量多，适用性强。

系统功能

1、装置启动和停止：

1.1  启动顺序

在操作台上按下启动按钮，先进行语言报警提示，同时紧急制动装置打开。预警时间到，启动工作电磁阀，当检测到制动闸完全打开的信号后，启动电机。

1.2  停止顺序

按停止按钮后电机先断电，进行自由停车，延时（ 设定值 ）5秒后制动电磁阀断电，背景音乐音频信号停止输出。紧急制动时，电机立即停，工作闸和紧急制动闸立即抱闸，没有延时。

2、系统保护：

压力保护、温度保护、超速与欠速保护、越位保护、重砣保护、掉绳保护、沿途急停保护，留有抓捕器动作接口、钢丝绳在线监测接口等等。在连续和间断运行状态下，如果有轻微故障出现，系统停车，而此时又要求系统必须运行，按下强制解锁钮，就可以关掉除急停禁起外的所有保护系统，再次起动运行系统（在非保护状态下 。主控急停和沿线急停不复位，强制解锁不起作用）。

3、语音报警信息

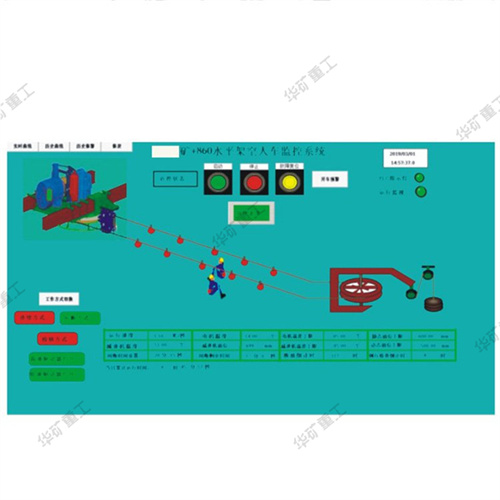

控制系统安装有1块多段语音板，共16条语音信息，语言板触发方式为：触发有语言，不触发没有语言，并在显示屏上有相应的信息显示。

4、参数设定：可对系统内相关参数根据现场情况进行设定。

警告

1.在爆炸性气体环境中严禁打开！

2.本电源维修时应该按厂家规定要求，不得改变原电路及关联电路中元器件的规格、型号和电气参数。

3.严禁随意用其它规格电池和本机相联。

4.本产品不得与未经联检的设备相连接！

5.维修时不得改变本安电路，和与本安电路有关的元器件的型号、名称、规格、参数。

6.维修时应注意防止“失爆”（注意保护隔爆面；注意紧固件和注意引入装置里的橡胶密封圈）。

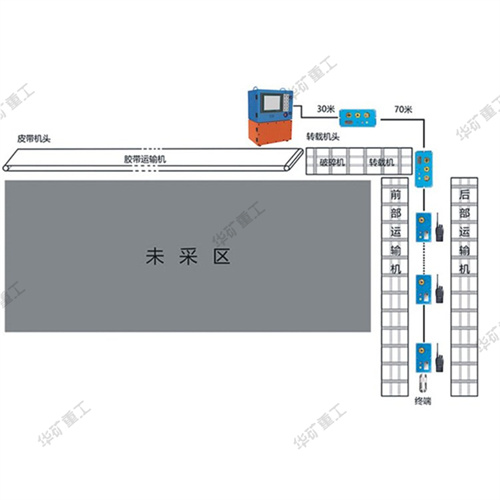

工作面集中控制系统

概述

工作面及胶带机保护通讯控制系统 ：是在工作面及胶带机通讯、控制一体化系统基础上，重新开发研制的新一代产品。可实现综采、综掘工作面；顺槽、固定胶带机等的保护、控制、沿线通话、故障检测、汉字显示及语言报警等功能。系统采用嵌入式技术，上位机采用嵌入式计算机，并配有标准串口。串口通信采用modbus通信，可以与外界计算机或其他采用modbus通信方式的设备配接实现信息共享。
