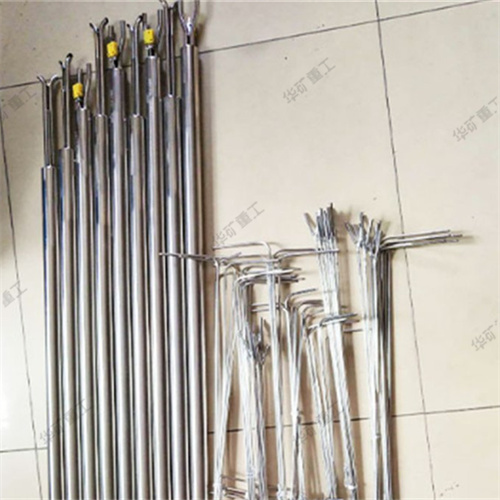

矿用皮托管

AFP系列皮托管是供煤矿、冶金、铁道、建筑等有关部门通风工作使用的配套测量仪器，与各种压差计配合可在下列场合中使用。测定矿山通风网路中任一点风速。测定矿山通风网路中任一段阻力。用于在矿山主扇风机、局扇风机的性能鉴定。对矿山瓦斯抽放管中流量进行测定

◎皮托管测量介质：与304不锈钢相兼容的气体或液体。

◎皮托管主要用途：测量管道内的全压、静压、动压（即压差）、还可计算流速及流量。

◎皮托管仪表连接：可连接各种压力仪表（如U型压力表,倾斜微压计,斜管压差计,数字微压计,补偿微压计等）及压差变送器、二次仪表和进口各种压力仪表。

◎皮托管使用温度：≤600℃

◎皮托管使用湿度：≤HR45%

◎测量流速范围：空气流速≤30m/s；水流速≤25m/s

◎皮托管标准系数：0.990～1.000之间

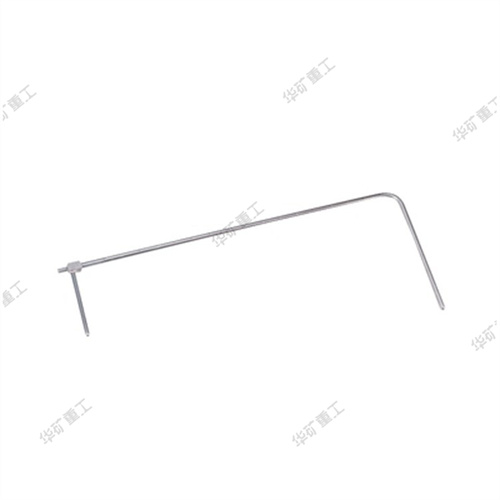

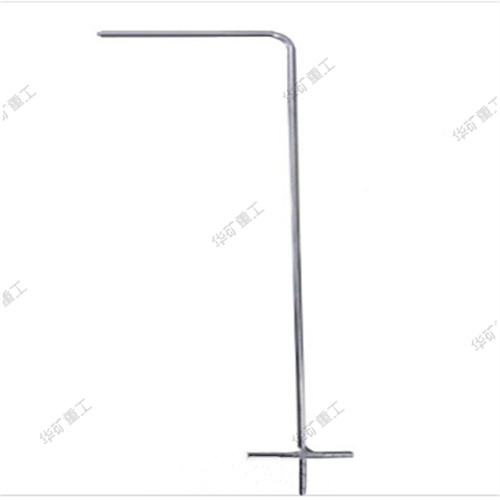

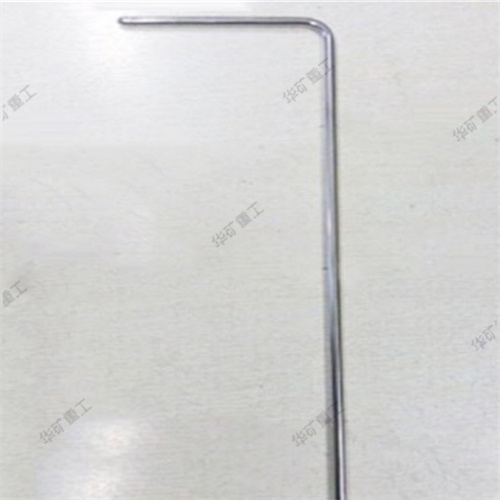

皮托管（矿用型）矿用型皮托管，AFP系列皮托管皮托管结构：严格按照国标进行生产, AFP系列皮托管是两根不同内径管子同心套接而成,内管通直端尾接头是全压管,外管通侧接头是静压管.使用时不能接错.侧面指向杆与测头方向一致,使用时可确定方向,保证测头对准来流方向.

AFP系列皮托管使用方法：

 矿用AFP系列皮托管可以用途广泛，可与高负压瓦斯抽放器、U型水柱压力表、倾斜微压计、倾斜U型微压计、数字压力计、差压计、手持式风速风量风压仪等仪器配套使用。

矿用AFP系列皮托管使用时时，请选择合适的位置并与管道垂直。矿用皮托管的椭圆头部应面对平流方向，该感压孔为总压口连接到压力计的正端，静压口连接到压力计的负端。

压力计指示的动态压力通常称为动压，动压为总压减去静压，即Pd=Pt-Ps，通过伯努利方程，可算出管道内流量和流速。

AFP系列皮托管（矿用型）:

项目  型号 AFP-6A  AFP-6B  AFP-8A  AFP-8B

外形尺寸（mm）

外径*测头*支架

（D×L×H） 6×108×430  6×72×250  8×144×430  8×144×600

校正系数 0.990～1.000  0.990～1.000  0.990～1.000  0.990～1.000

材 质 304不锈钢 304不锈钢 304不锈钢 304不锈钢

测量范围（m/s） 0～30 m/s  0～30 m/s  0～30 m/s  0～30 m/s

使用地点

局扇风机鉴定井下风筒或风表校验风筒中使用；测瓦斯抽放管道中或较细管道中流量用；测矿山通风网路中风速、风阻，主扇风速；局扇风机鉴定及风表校验风筒中使用；用于大直径风筒中使用。
