扇形闸门

产品介绍

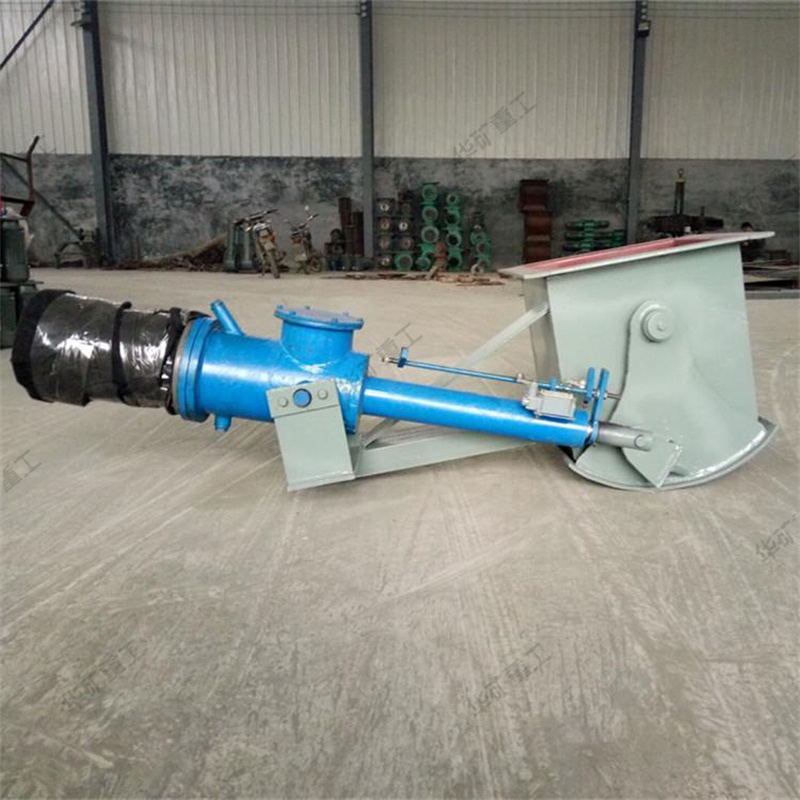

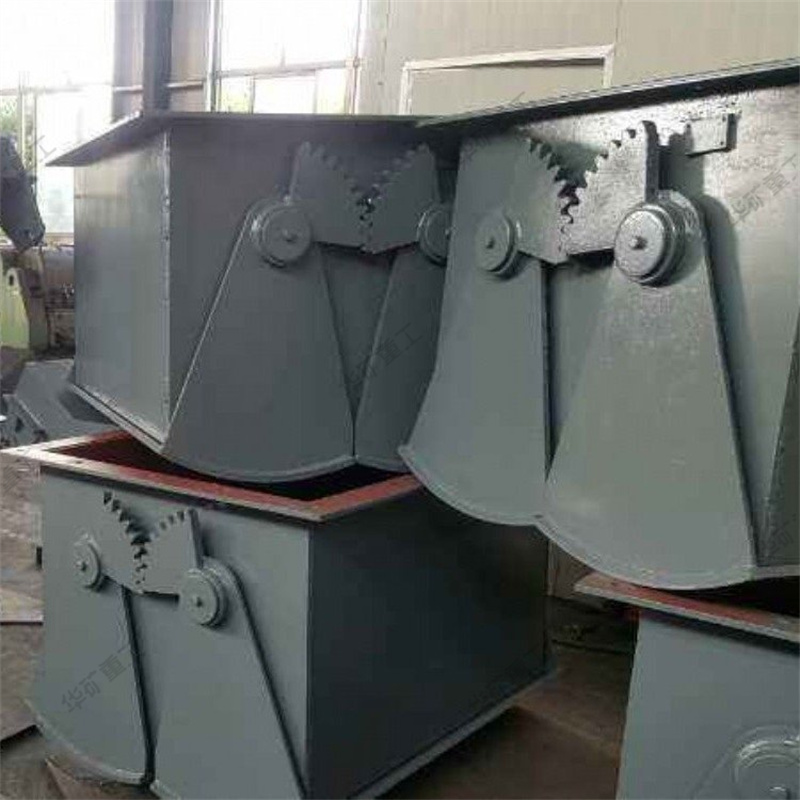

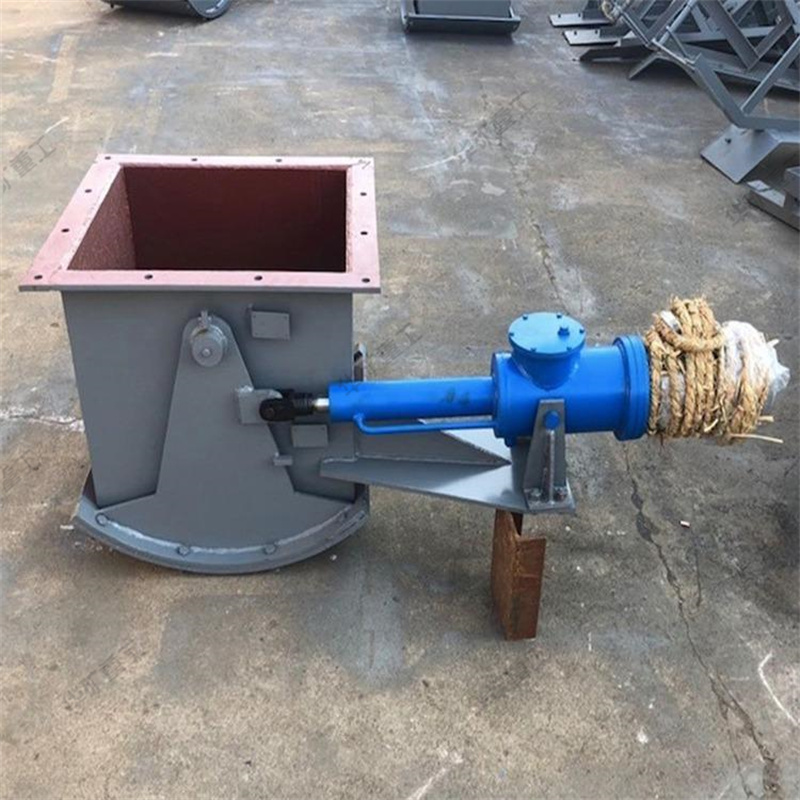

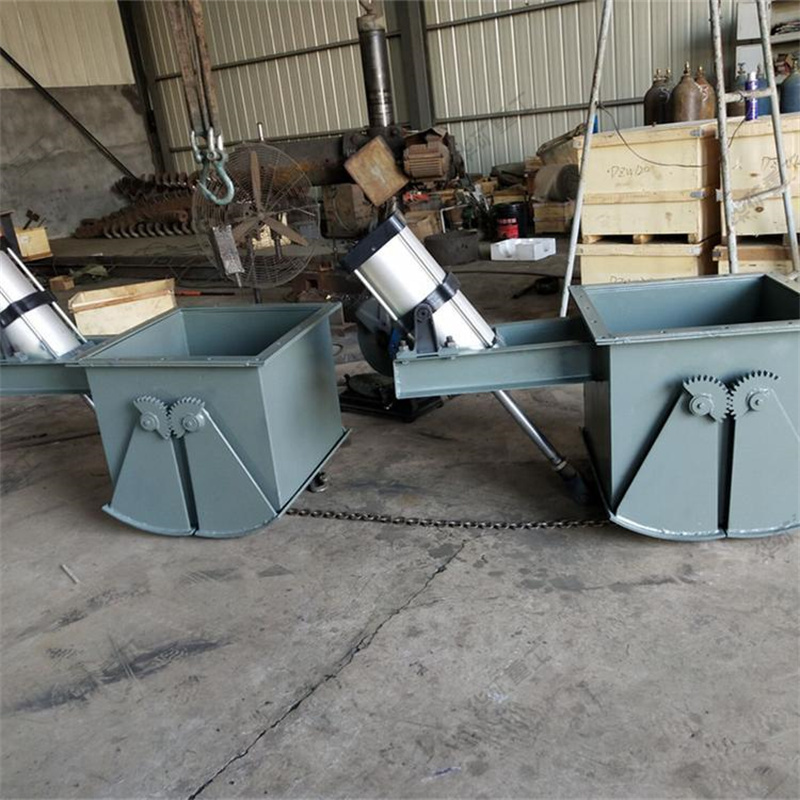

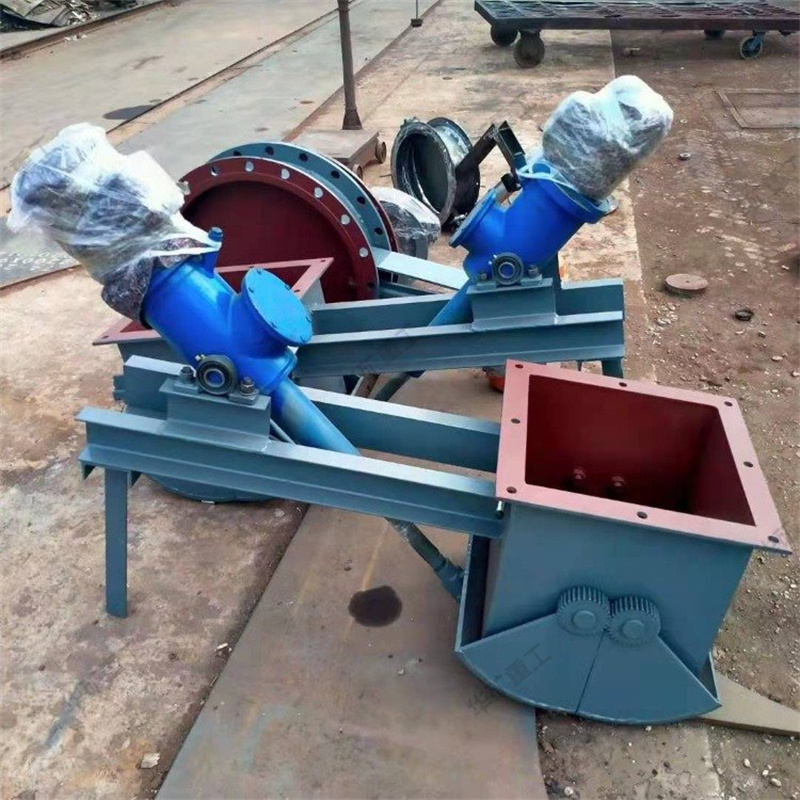

电液动扇形闸门也称为电液动扇形阀门，适用于法兰口径500mm~800mm的仓口，主要由扇形闸门本体、平行式电液推杆等部件构成，多用于料仓下作放料装车闸门，又被称为扇形装车闸门，属于间断性装车闸门。

电液动扇形闸门采用电液推杆作为驱动，也可选用电动推杆或气缸作为动力源。电液动扇形闸门工作时由电液推杆的伸缩带动扇形闸板沿轴心旋转，使扇形闸板向一边开启，物料随即下落，待接料装置满载后，再由电液推杆驱动使扇形闸板复位，关闭截断下落的物料。

结构特点

1、电液动扇形闸门直接将电液推杆固定在闸门上，避免了现场定位的烦恼，结构简单，安装简便；

2、采用平行式电液推杆作动力源，取代了气缸传动，故障率低运行平稳，节约了工程投资成本；

3、采用阶台结构，阀体关键部位铺设栅栏结构的耐磨衬板，减少了衬板直接磨损，使用寿命长。

4、应用范围广，适应复杂物料，可快速切断料流。

技术参数

电液动扇形闸门 相关数据已标准化，也可按用户要求设计制造。
