测井绞车

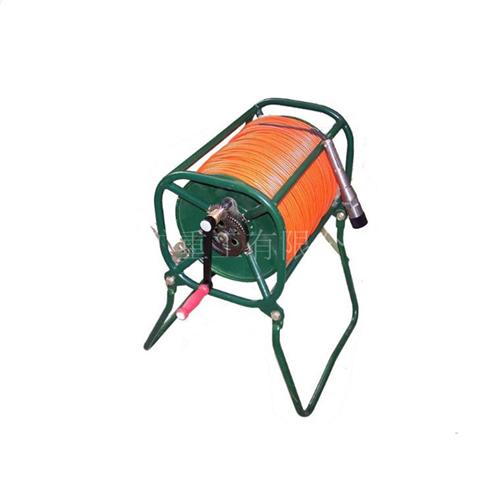

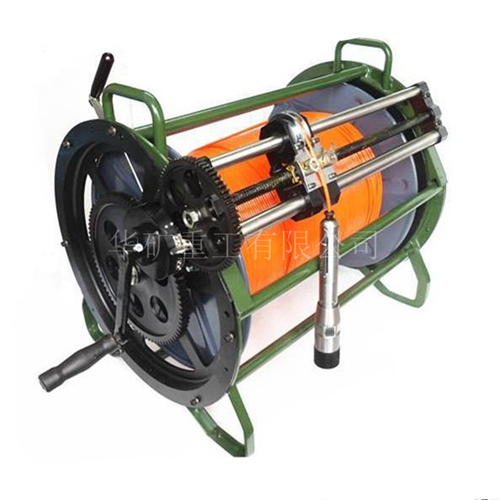

FD-61K轻便测井绞车由绞车架、电缆、电缆接头、井口滑轮四个部分组成，可与FD-3019数字传输型闪烁γ测井仪配合使用进行地质深孔测量。

主要特点

一、绞车架

绞车架由绞车框架、撑脚、绕线盘、摇手把、传动齿轮、刹车装置、集流器及输出插座组成。

绞车架采用薄壁无缝钢管焊接而成，结构紧凑、轻巧且牢固
撑脚可放下、翻起，满足操作、搬运装箱的不同要求
绕线盘采用铝合金板整体压延成形
摇手把采用快速推入装置，。需拉动锁套可将手把处于工作、空套、拉出三种状态，以满足电缆收、放、绞车搬运装箱的需要
刹车装置可通过调节定位螺母达到新佳刹车状态
集流器由三。集流环与六。碳刷配对接触组成，传输可靠耐久
电缆输入与集流器输出插座为七芯防水插座，可直接与FD-3019操作台连接，插座1-2芯为讯号，3-4-5芯为电源，6-7芯为接地
二、电缆

采用YHCJ-3X7/0.2三芯塑套电缆，该电缆每芯由七根0.2mm铜丝组成，芯线外用二股进口高强度、低延伸“芳纶纤维”作承受拉力主体，外层用进口桔黄色聚氨酯作护套，耐磨耐低温。

三、电缆接头

本电缆接头采用FD-3019电缆接头，该接头采用同轴三芯插头座（内芯：讯号；中芯：电源；外芯：接地）。接合处采用“O”型密封圈，内、外二道密封装置，Ф40mm不锈钢外套，可直接与FD-3019探棒配合使用，无需借用工具就能方便连接，达到防水密封要求，经久耐用。

四、井口滑轮

井口滑轮作为电缆入井导向用，本滑轮适用多种电缆，适合直径Ф80～Ф200mm的井口及不同井口状况。

主要技术参数

满盘电缆长度：1000m
绞车架外形尺寸：500mm×340mm×356mm
绞车架净重：12kg；电缆重：24kg/km；总重：36kg（满盘1000m）
电缆外径：Ф4.5mm；拉断力≥200kg；电阻≤85Ω/km
