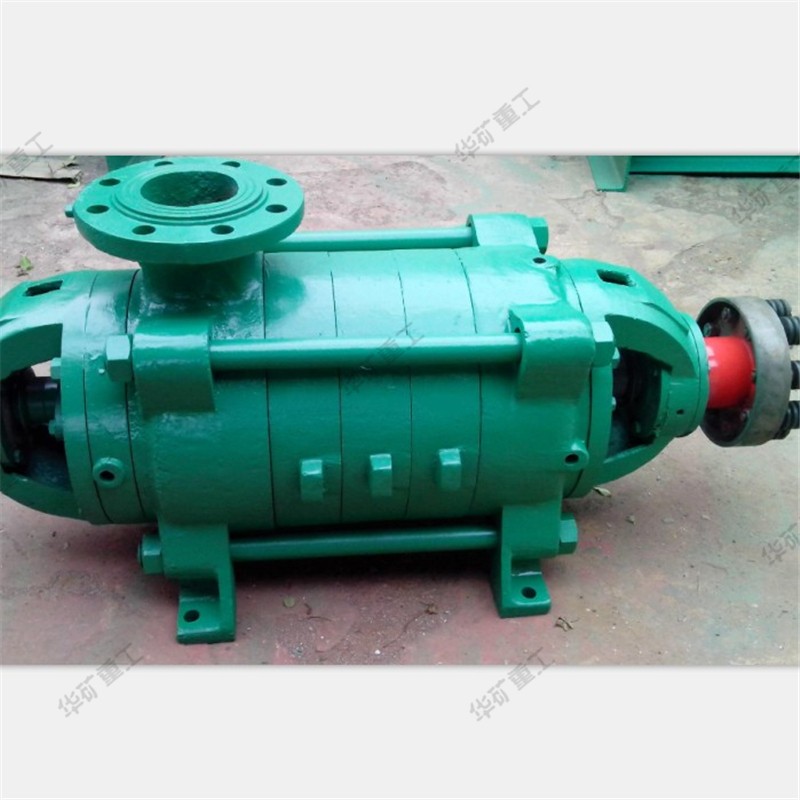

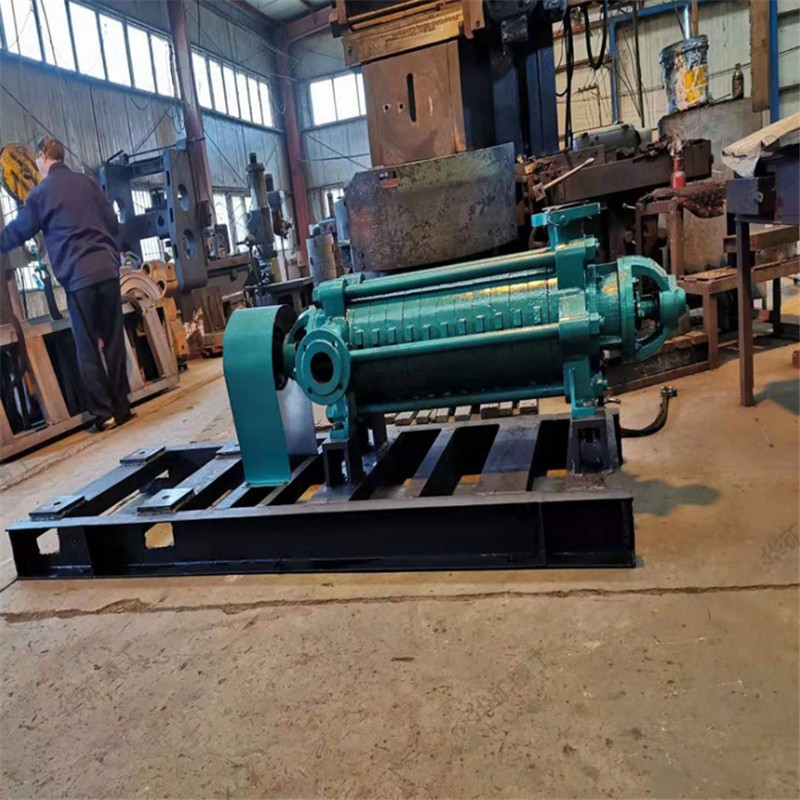

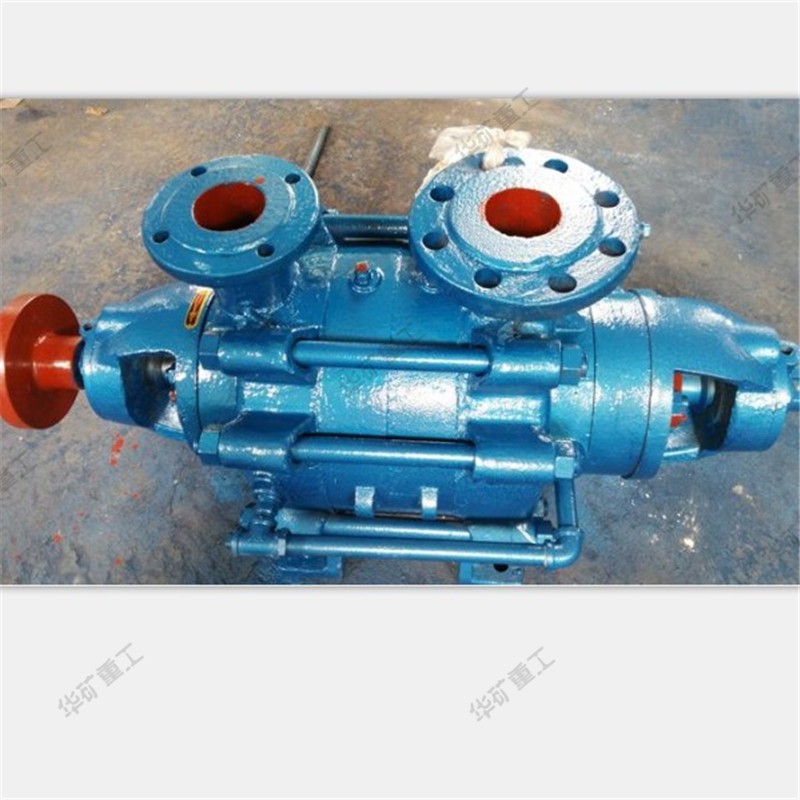

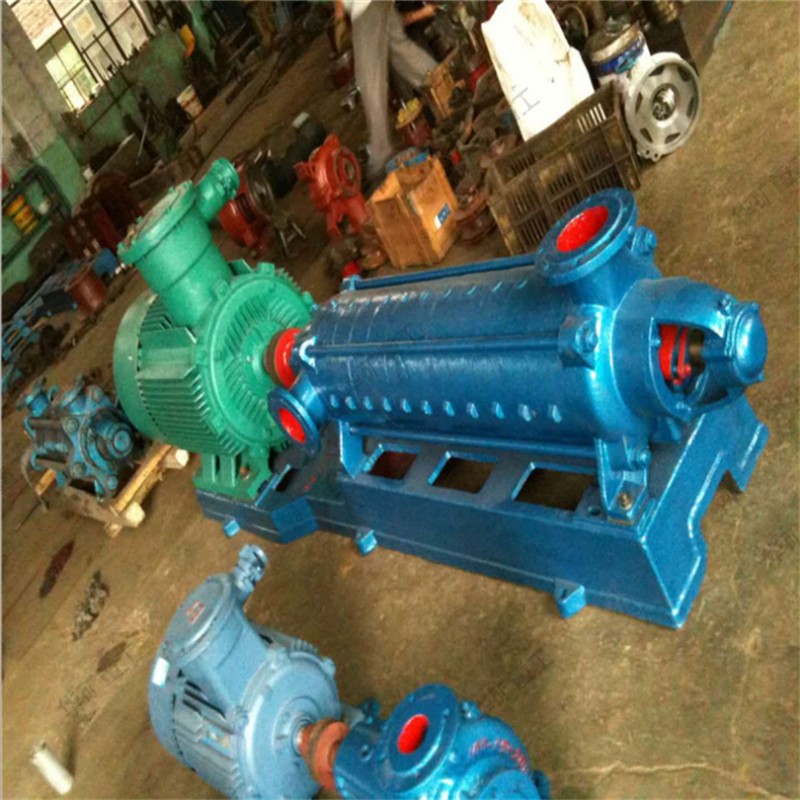

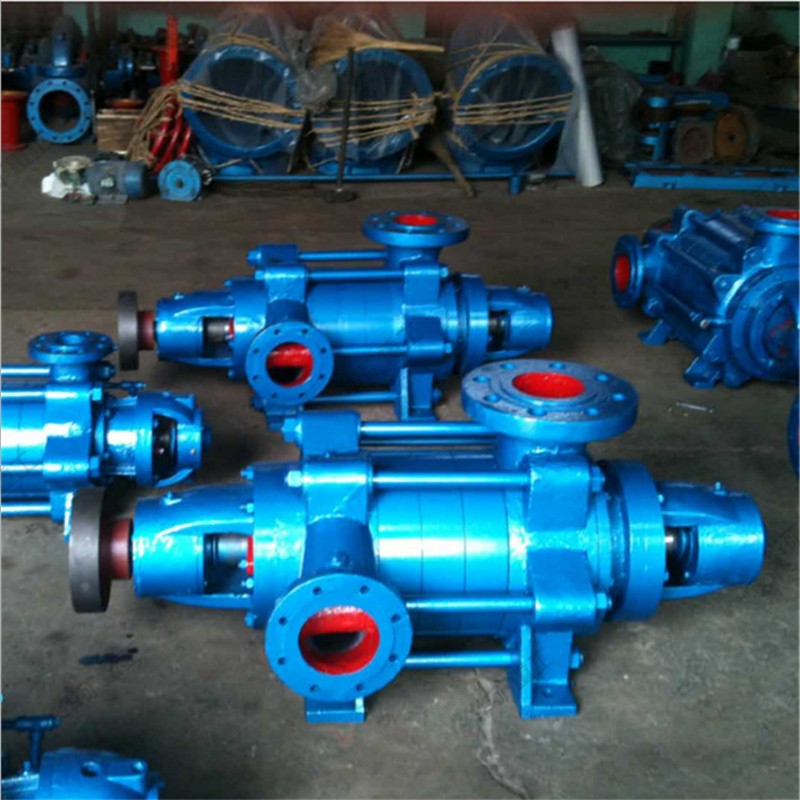

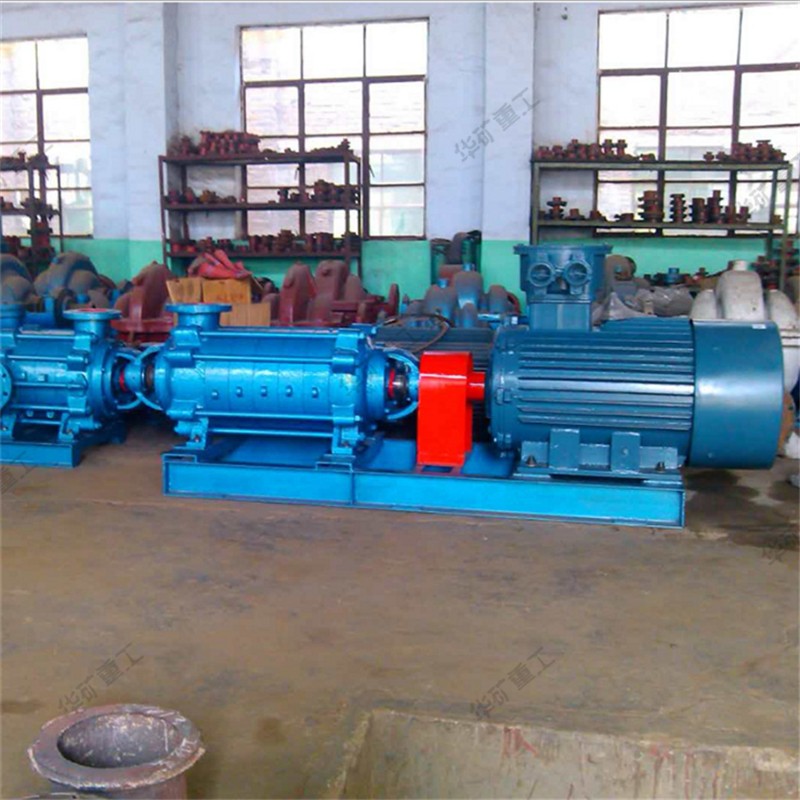

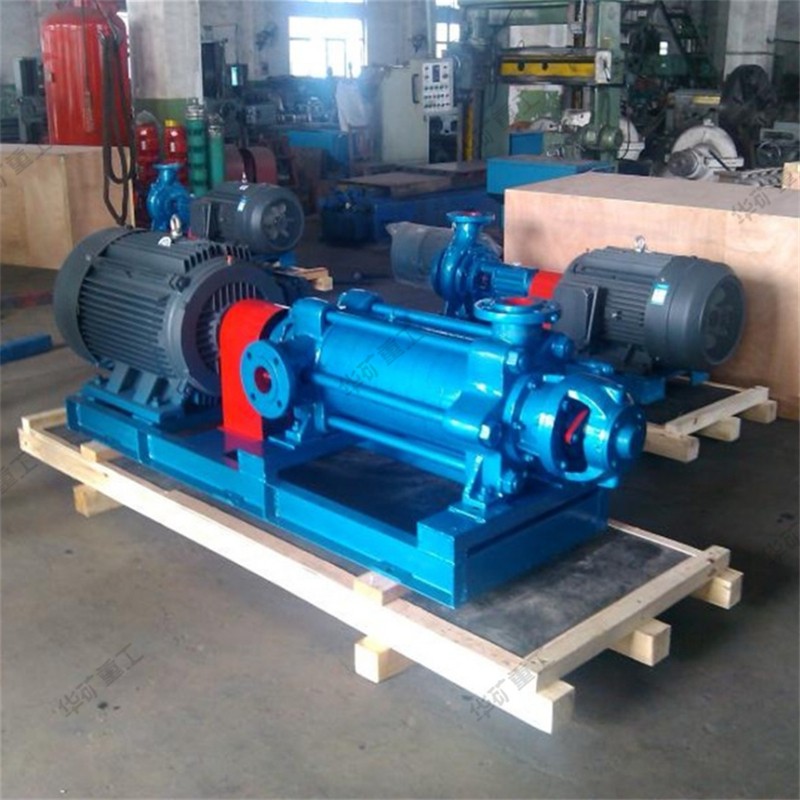

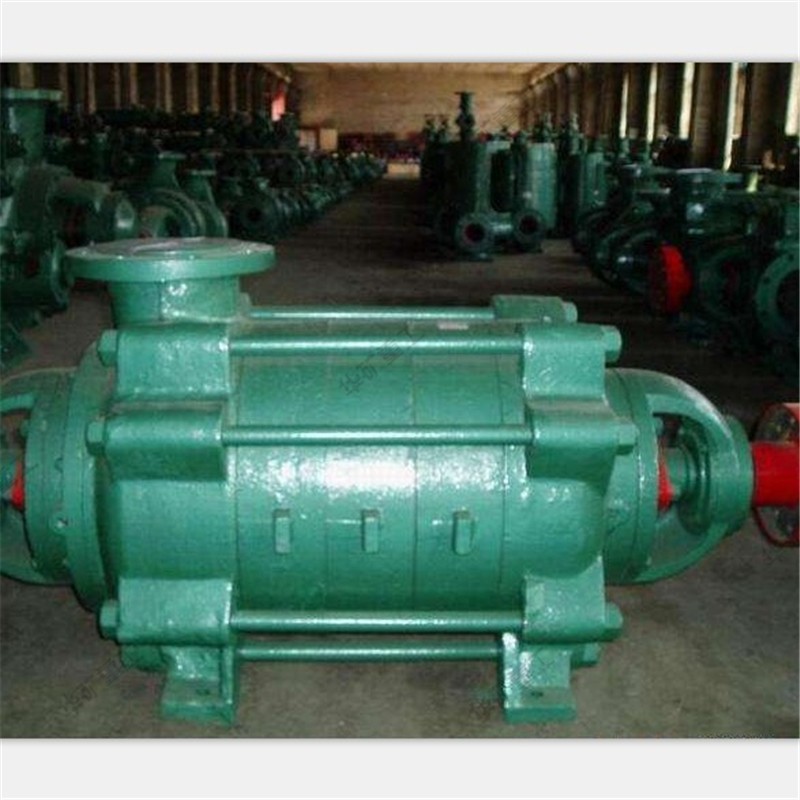

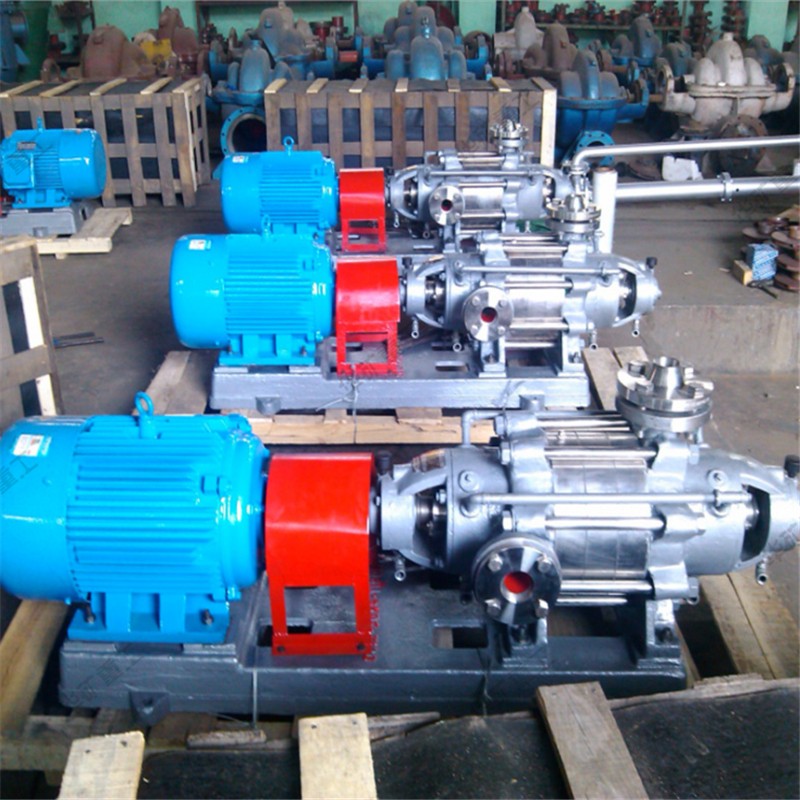

矿用耐磨多级离心泵

多级耐磨离心泵概述：

　　多级耐磨离心泵供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合

　　多级耐磨离心泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。

　　轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。在轴封处装有可更换的轴套，以保护泵轴。

　　从原电机方向看，泵为顺时针方向旋转。

多级耐磨离心泵使用条件：

在清水条件下（含固体颗粒低于0.1％），运行5000h无大修，效率下降不超过6％。

在含固体颗粒0.1％～1％以下污水条件下，运行3000h无大修，效率下降不超过5％。

在含固体颗粒1～.5％污水条件下，运行2000h无大修，效率下降不超过6％。

多级耐磨离心泵产品参数：

流量Q：6.3~600m3/h

扬程H：17~850m

电机功率：280kw

转速：2950r/min

进口口径：150mm

出口口径：150mm。

MD型多级耐磨离心泵型号说明：

    MD 85-45*3

　　MD是矿用多级离心泵

　　85—泵的设计点流量为85m3/h

　　45是泵单级设计点扬程为16m

3是泵的级数为3
