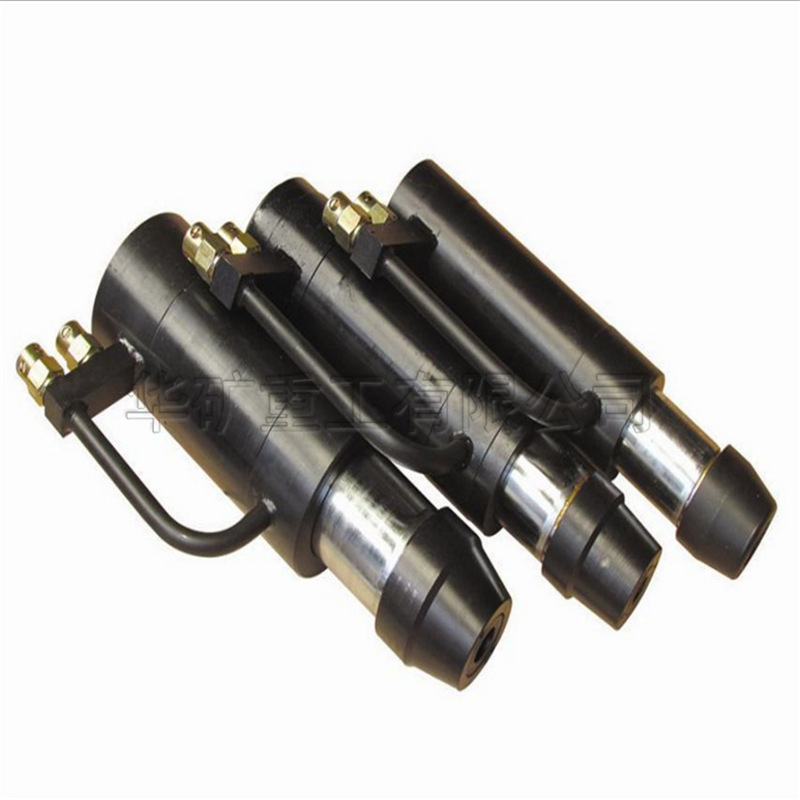

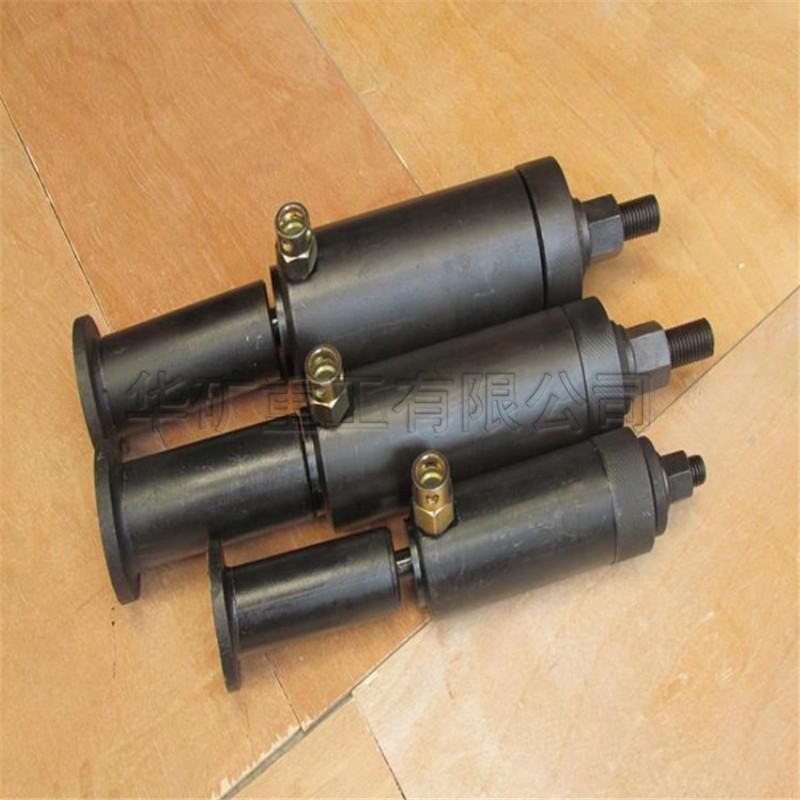

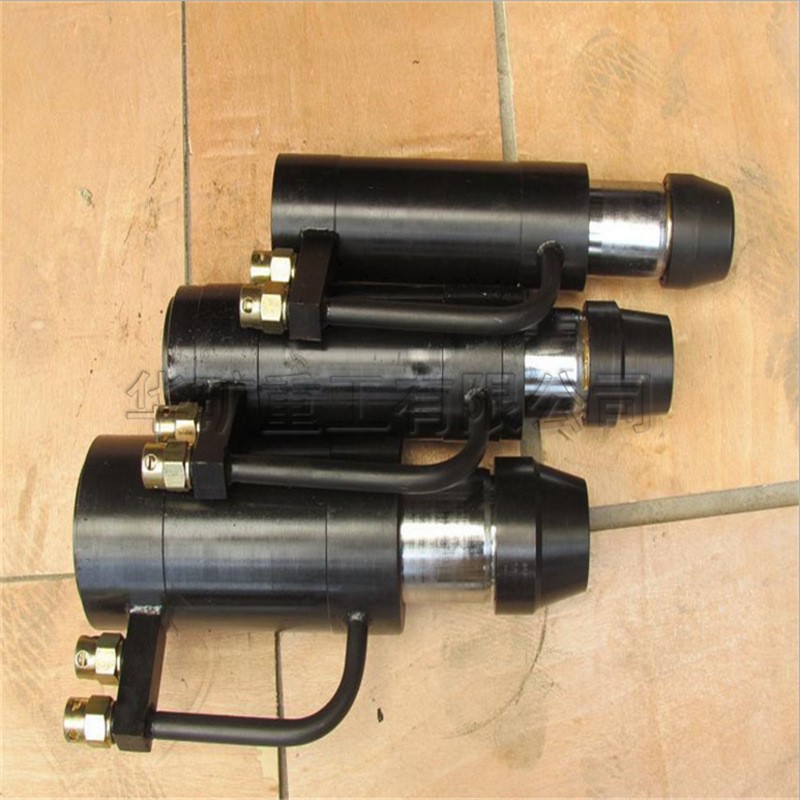

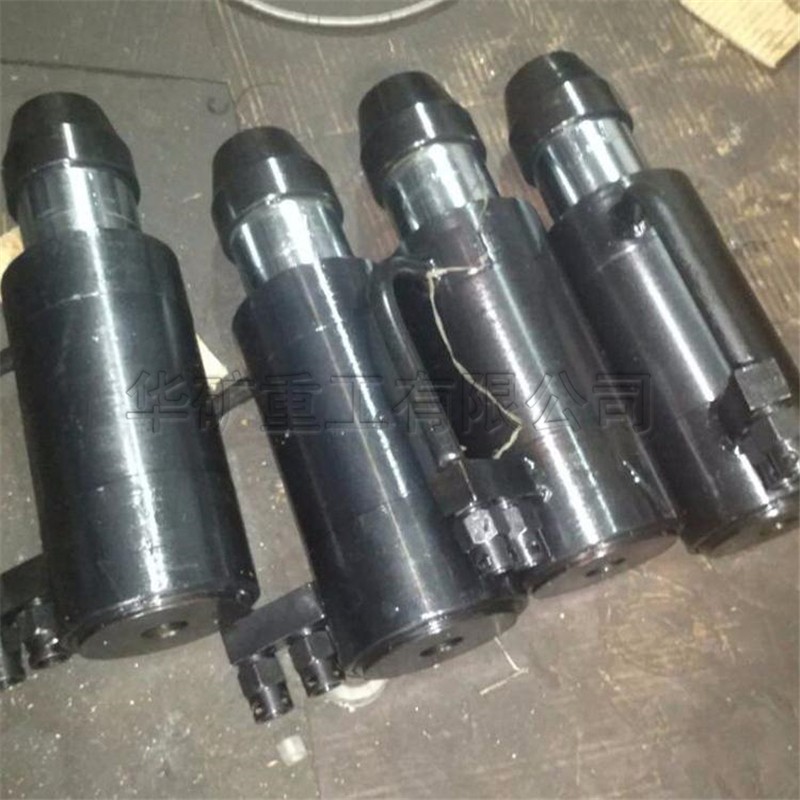

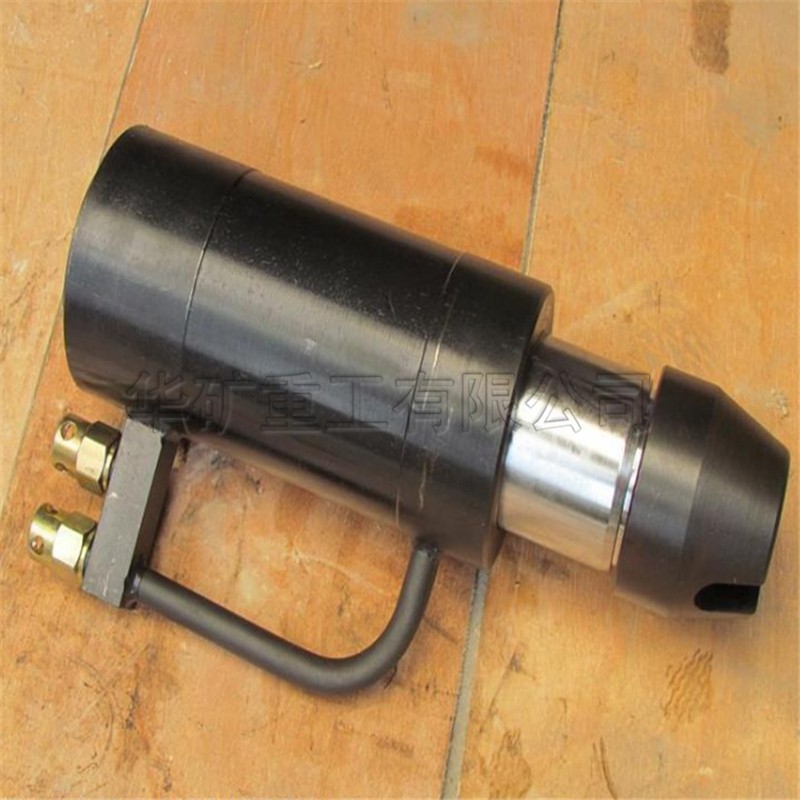

张拉千斤顶

张拉千斤顶产品介绍：

张拉千斤顶是用于张拉钢铰线等预应力筋的千斤顶。预应力千斤顶均为穿心式液压双作用千斤顶，预应力千斤顶需和高压油泵配合使用，张拉和回顶的动力均由高压油泵的高压油提供。根据结构的不同又分为前卡千斤顶和普通穿心式千斤顶。预应力千斤顶结构紧凑，张拉时工作平稳，油压高，张拉力大，广泛应用于公路桥梁、铁路桥梁、水电坝体、高层建筑等预应力施工工程。

张拉千斤顶工作原理：

千斤顶有外壳、大活塞、小活塞、扳手、油箱等部件组成。工作原理是扳手往上走带动小活塞向上，油箱里的油通过油管和单向阀门被吸进小活塞下部，扳手往下压时带动小活塞向下，油箱与小活塞下部油路被单向阀门堵上，小活塞下部的油通过内部油路和单向阀门被压进大活塞下部，因杠杆作用小活塞下部压力增大数十倍，大活塞面积又是小活塞面积的数十倍，有手动产生的油压被挤进大活塞，有帕斯卡原理知大小活塞面积比与压力比相反。这样一来，手上的力通过扳手到小活塞上增大了十多倍(暂按15倍)，小活塞到大活塞力有增大十多倍(暂按15倍)，到大活塞（顶车时伸出的活动部分）力量=15X15=225倍的力量了，假若手上用每20公斤力，就可以产生20X225=4500公斤（4.5吨）的力量。工作原理就是如此。当用完后，有一个平时关闭的阀门手动打开，油就靠重量将油挤回油箱。

张拉千斤顶产品参数：

  型号                YCD-180         YCD-200
  额定油压 MPa           63            63
  额定张拉力 KN          180            200
  承压面积 cm2           30.44          37.68
  工作行程 mm            150             150
  穿孔直径 mm            17            21
  质    量 kg          14            20
  结构形式              双作用         双作用
  液压油标号               32号液压油        32号液压油
