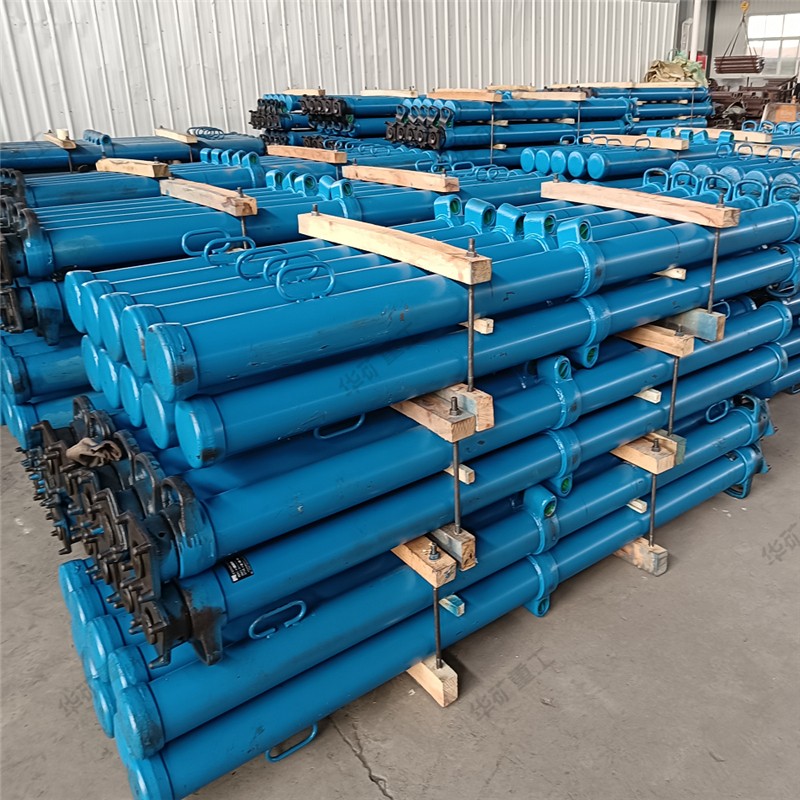

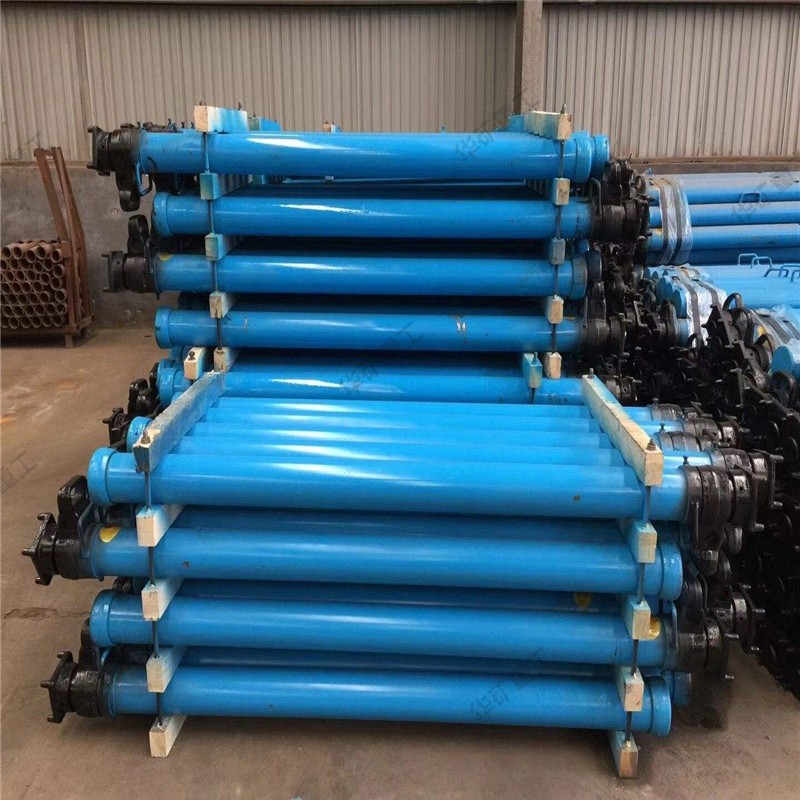

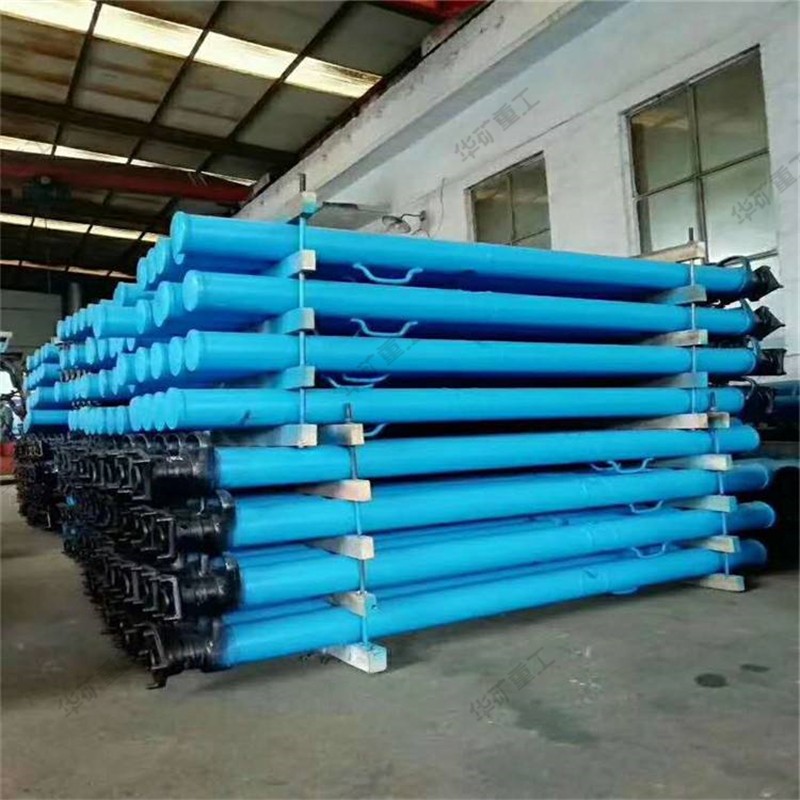

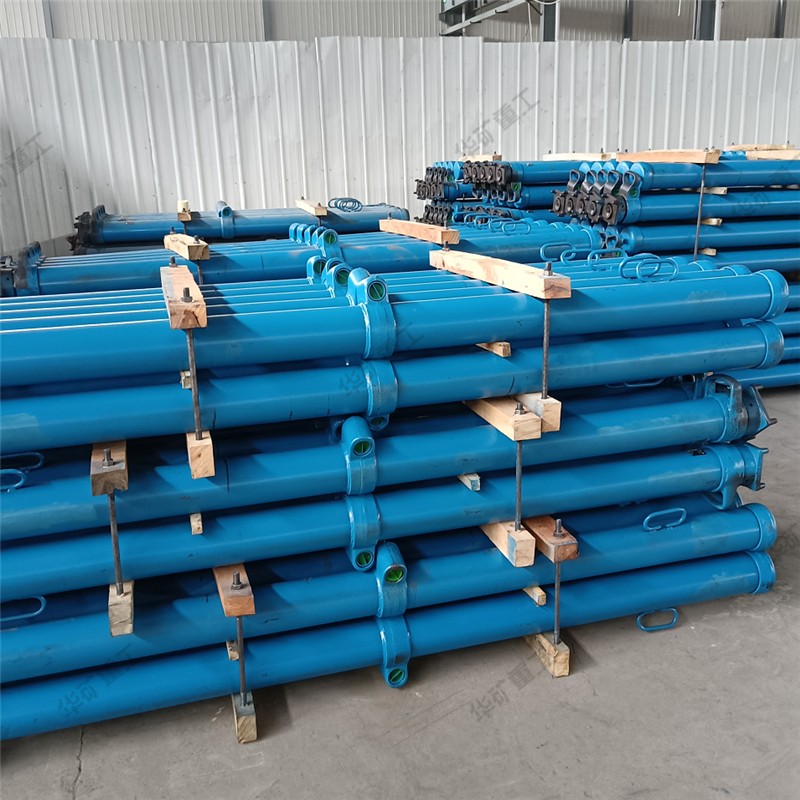

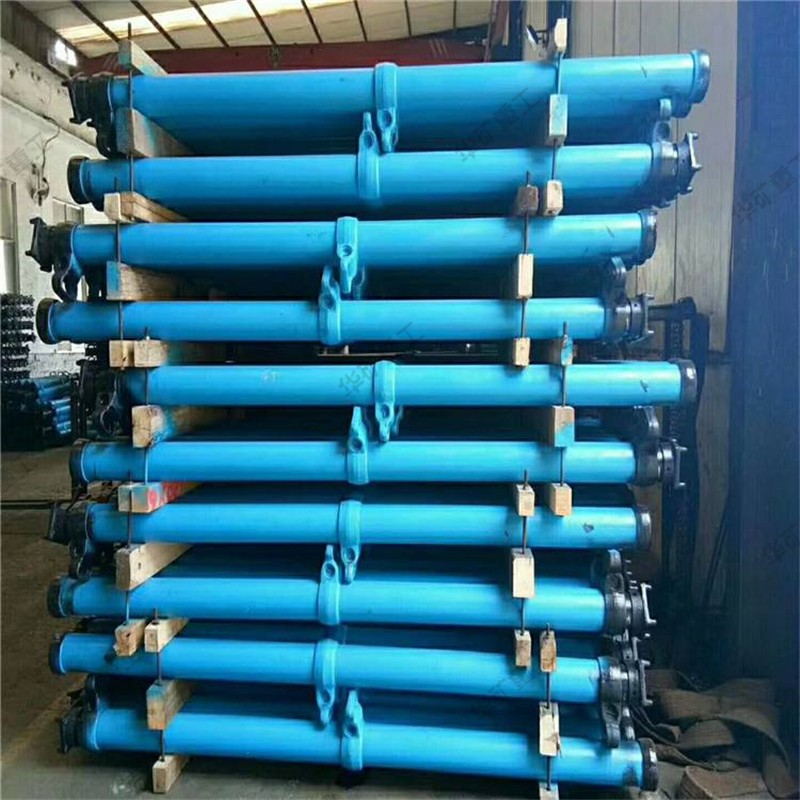

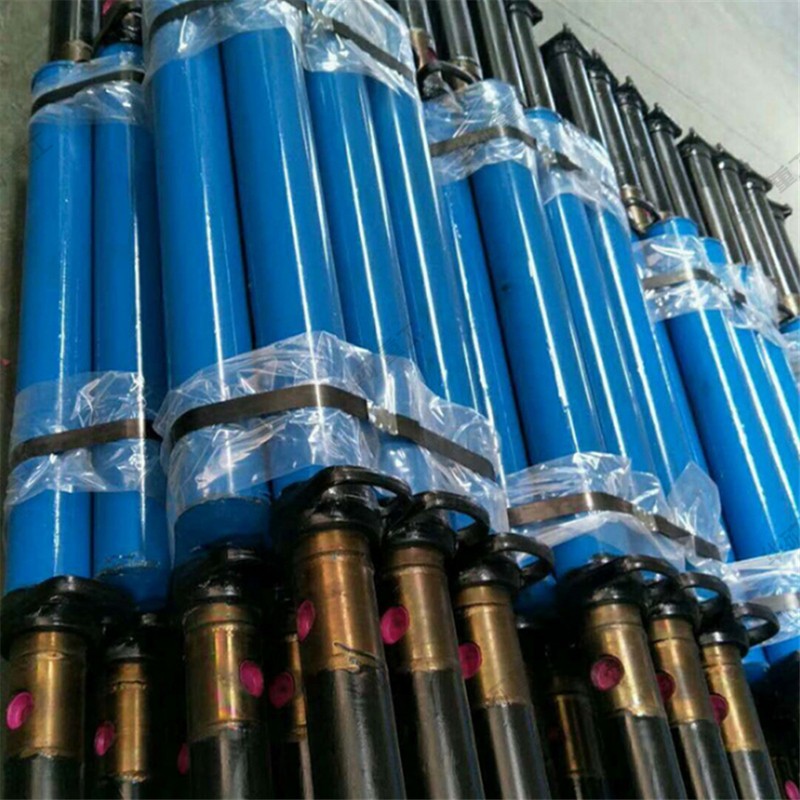

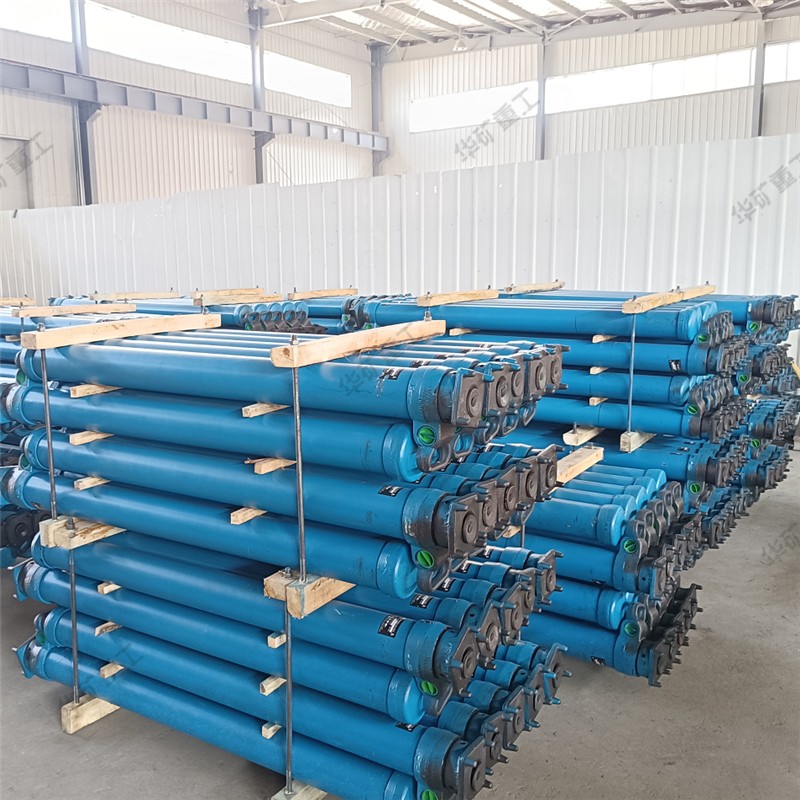

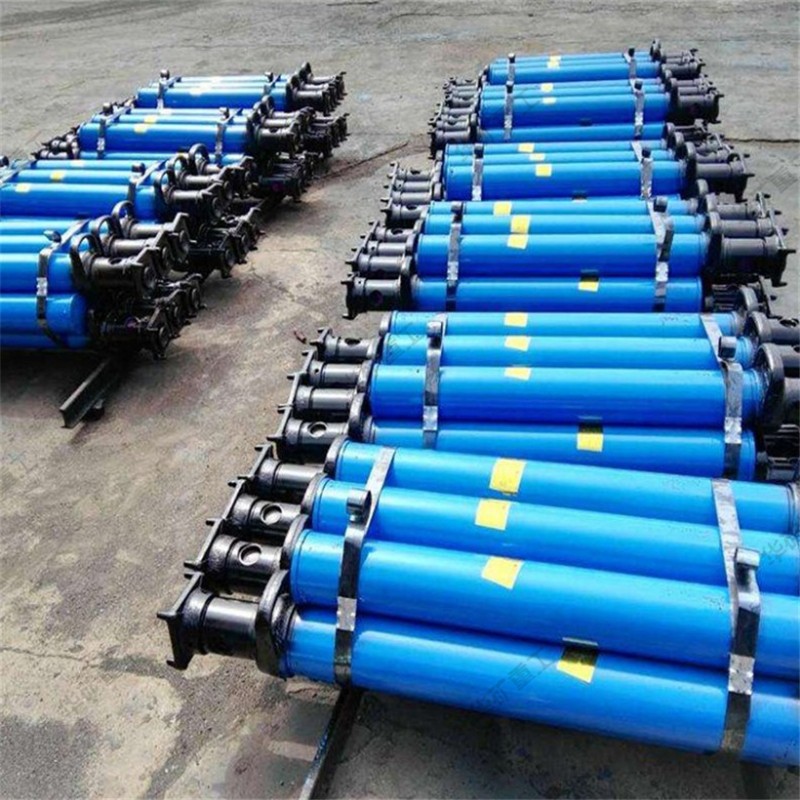

DWX悬浮支柱

DWX悬浮支柱产品概述：

悬浮式单体液压支柱是是一种外部供液的恒阻式单体液压支柱，是机械化普采工作面 的配套设备，也是综采工作面的端头支护设备。其适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及 较厚煤层工作面。

DWX悬浮支柱产品结构：

悬浮式单体液压支柱由1、顶盖2、密封盖组件3、活柱4、手把阀体5、油缸6、复位弹簧7、底座S、三用阀8，14、O形圈9， 13，15、挡圈10、弹性园柱销11、防尘圈12、Y形密封圈16、连接钢丝17，18、导向环等零部件组成。

DWX悬浮支柱产品特点：

1.具有较强的抗偏载能力和较大的稳定性。

悬浮式单体液压支柱采用柱塞悬浮式技术原理，使液压悬浮力直接通过支柱活柱的内腔作用在顶盖上，使液压悬浮力分担了支柱工作阻力的五分之四左右，使活柱在轴向上的受力仅为工作阻力的五分之一，提高了支柱的稳定性和安全性，也大大提高了支柱的支撑高度和承载能力。

2.可靠性高

悬浮式单体液压支柱上不再设有工艺难以保证的圆弧焊缝，也提高了立柱的强度和可靠性，避免了因焊缝断裂而造成的冒顶等事故隐患，保证了工作人员的安全。

3.重量轻

根据支柱规格不同， 整柱重量比国内外现用支柱减轻1 5—30％以上，但其工作阻力、工作行程及稳定性安全系数又高于铝合金支柱。

4.工作行程大

悬浮式单体液压支柱工作行程大，扩大了使用范围，也可以减少支柱的规格品种，特别是顶板下沉较大的工作面．

5.强度大

悬浮式单体液压支柱所有密封点均为外设，可用肉眼直观检查，一旦支柱泄漏，可随时注液或更换支柱，保证了采煤工作面顶板支护的安全性和可靠性。

6.使用方便

悬浮式单体液压支柱的三用阀设于手把体上，当注液时，三用阀不会随活柱的升高而升高，操作方便，安全可靠。

7.维修和维护费用低。

8.使用中性水。
