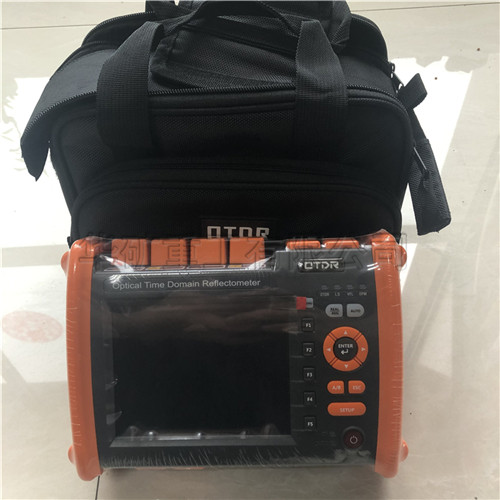

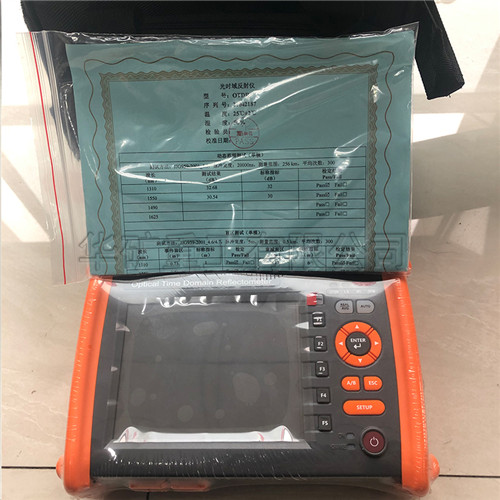

光时域反射仪

光时域反射仪（英文名称：optical time-domain reflectometer，OTDR）是通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。它根据光的后向散射与菲涅耳反向原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。
主要特点
1、 ≤1m超短事件盲区，测试光纤跳线轻松自如；
2、 45dB大动态范围，128k数据采样点；
3、业界*先进的双色双料一体化模具工艺，坚固耐用；
4、 高级防反射LCD，野外环境下显示界面清晰可见；
5、 具有多种测试模式、触摸屏及快捷健操作；
6、 通信光自动监测功能；
7、具有以太网远程控制功能；
8、 双USB接口功能，可外接U盘、打印机及通过SyncActive软件与PC机通信；
9、支持Bellcore GR196及SR-4731文件格式；
10、电池低电压告警功能；
11、 WinCE视窗操作系统，中英文操作界面；
12、内置可视红光故障定位（VFL）及光功率计功能；
13、 OTDR光输出头类型可随意更换，端面清洁更加方便；
14、 内置极具人性化的多媒体教学软件，快速成为测试专家；
15、 应用软件在线升级，无需返回原厂.

基本参数
模块 A B C
中心波长 1310nm/1550nm 1550nm/1625nm 1310nm/1550nm/1490nm
±20nm ±20nm ±20nm
适用光纤类型 单模 单模 单模
动态范围 28/26dB 28/26dB 28/26dB
测距准确度 ±(1m+取样间隔+0.003%×距离)（不包括折射率置入误差）
事件盲区2 1.6m
测距分辨率 0.25、0.5、1、2、4、8、16m
测试量程（单模） 4、8、16、32、64、128、256km
测试脉宽（单模） 10ns～10240ns
损耗阈值 0.01Db
采样点数 65K
线性度 0.05dB/dB
波形存储容量 800幅
折射率设置范围 1.00000～2.00000
显示 彩色TFT LCD 5.1英寸 648*480（可选触摸屏操作）
接口 USB
光输出接口 FC/UPC（标配，可选配万能接头）
电源 AC/DC适配器：电压允许范围：100V～240V(1.5A)
频率允许范围： 50Hz 直流：15V～20V(2A)
内部锂电池： 7.4V，3200mAh
