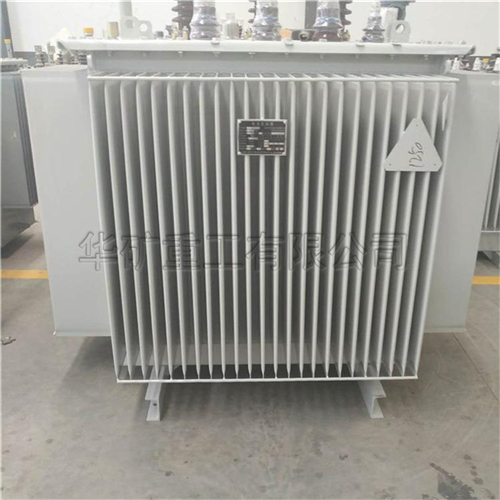

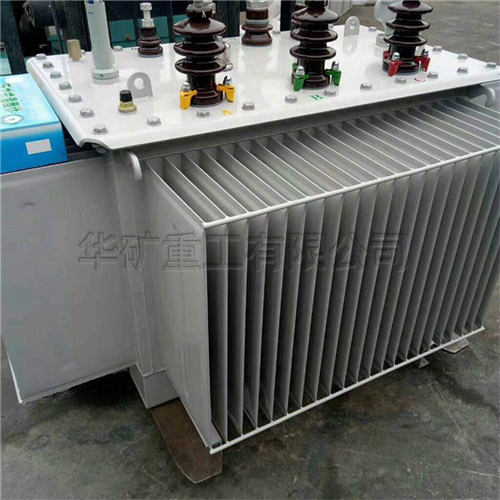

油浸式变压器

油浸式变压器产品介绍：

油浸式变压器，又称油浸式试验变压器。1000kVA 及以上油浸式变压器，须装设户外式信号温度计，并可接远方信号。800kVA 及以上油浸式变压器应装气体继电器和压力保护装置，800kVA 以下油浸式变压器根据使用要求，与制造厂协商，也可装设气体继电器。干式变压器应按制造厂规定，装设温度测量装置，一般为630kVA 及以上变压器装设。电压等级35kV及以下，容量为31500kVA及以下的系列全密封油浸式配电变压器，包括油浸式变压器 S11油浸式变压器 S13油浸式电力变压器、S9、S11、S13、D11、SZ11、SCB10、SCB11、SCRBH15、SH15-M、KS11、KBSG等系列变压器产品。全密封油浸式变压器采用全充油密封型，波纹式壳体油箱以自身弹性适应油的膨胀成为密封的油箱，该类产品已被广泛地应用于城、乡电网建设和重点工程。

油浸式变压器结构特征：

1.变压器铁芯选用优质冷轧取向硅钢片，利用自动横剪工艺和应用阶梯接缝（Step-Lap）工艺制造，改善了磁通密度在铁心内部的分布状况，减少铁心的振动能量，有效地降低了噪声，降低了损耗。

2.线圈选用高强度漆包线（或纸包线）卷绕，圆筒式（或饼式）结构，安匝分布均匀，绝缘结构合理，具有很强的抗短路能力。

3.油浸式变压器器身紧固采用防松结构，紧固部分带自锁防松螺母，采用了不吊芯结构，能保证长途运输后运行时不松脱。

4.波纹油箱的波纹片取代了储油柜，波纹片可以随变压器油体积的变化而涨缩，使变压器与大气隔绝，防止和减缓油的劣化和绝缘受潮，增强运行可靠性，正常运行免维护。

5.配有"遥测"信号温度计和压力释放阀，增强了变压器运行的可靠性

油浸式变压器产品参数：

输入输出电压：(根据要求订做所需)

额定工作频率：50Hz/60Hz

抗电强度：2.5KV  /  60s

缘电阻 gt;  20MΩ/  DC500V

缘等级：A级，105℃

冷确方式：油冷

接线方式：自藕：Y型  ，隔离 △/Y(其他接线方式在订货时需注明)

容量范围：10KVA-2000KVA
