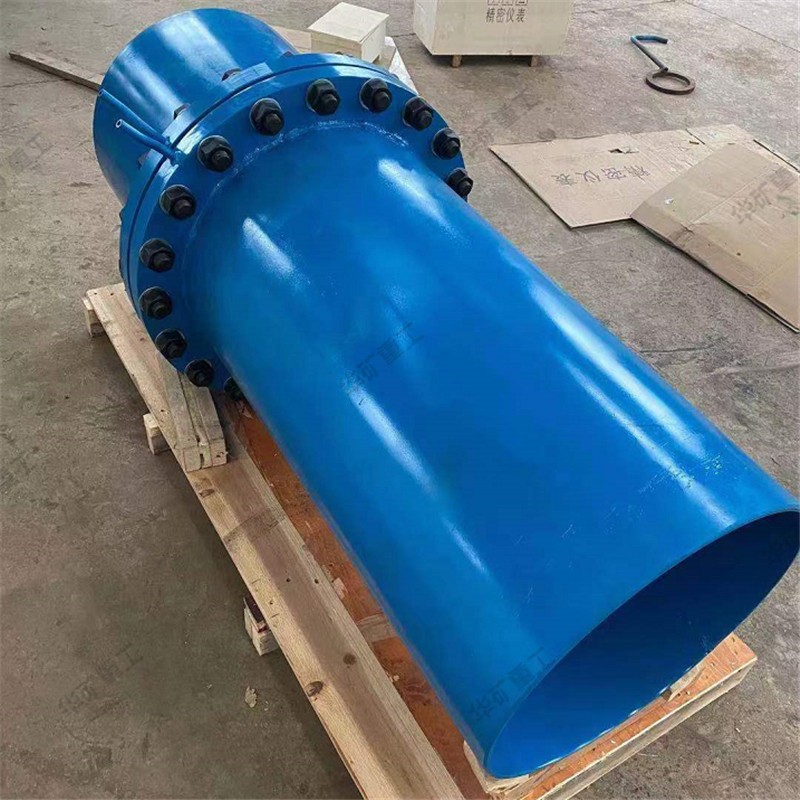

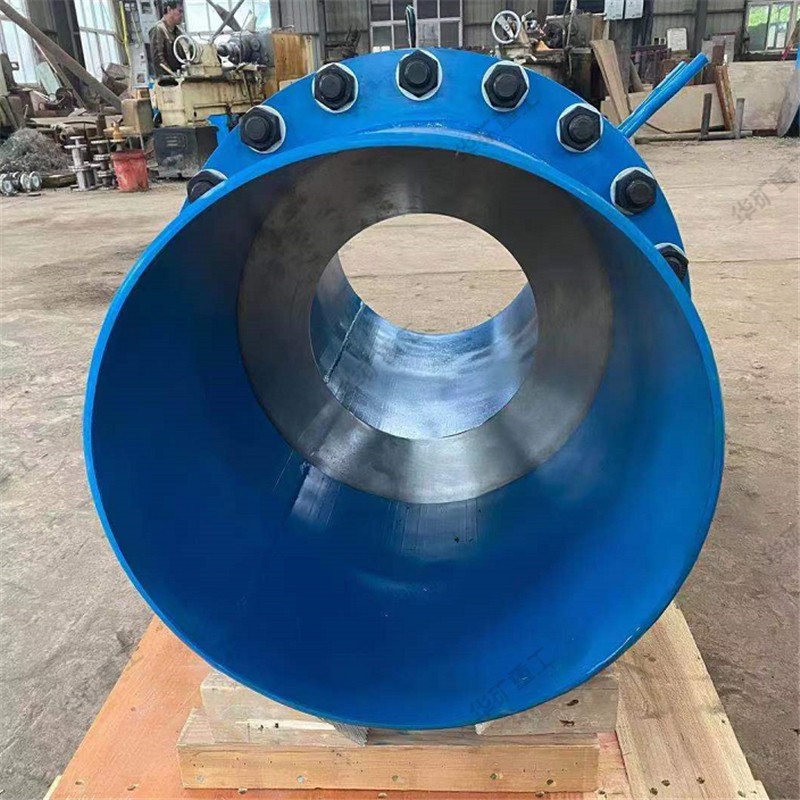

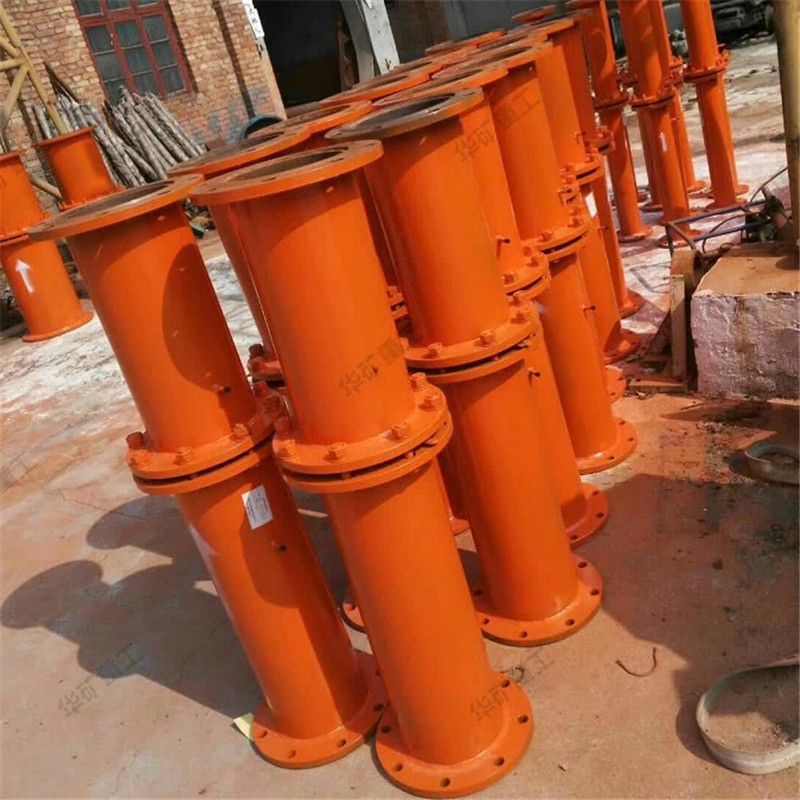

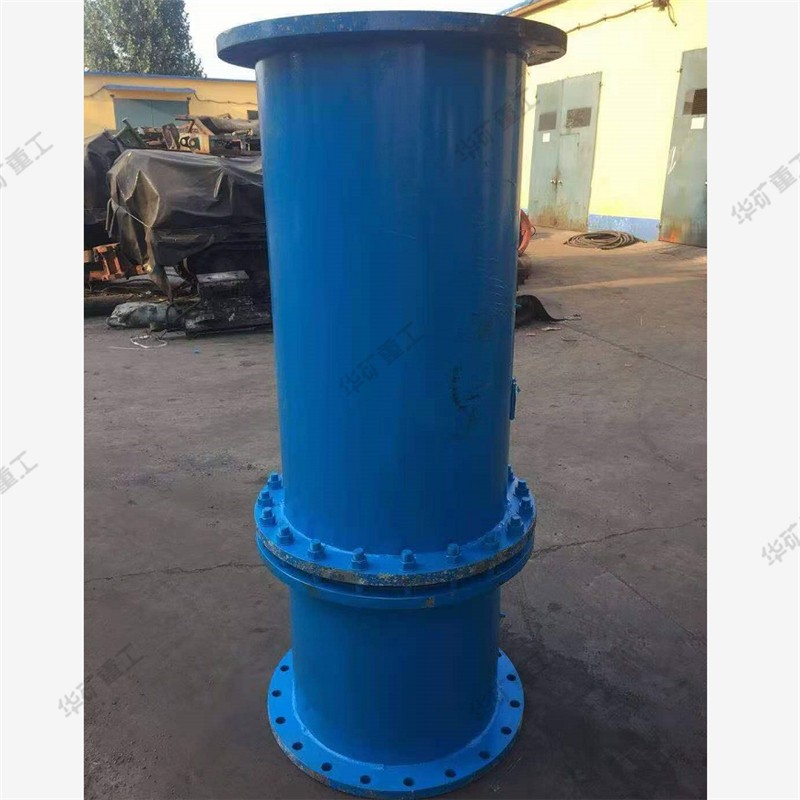

孔板流量计

孔板流量计产品介绍：

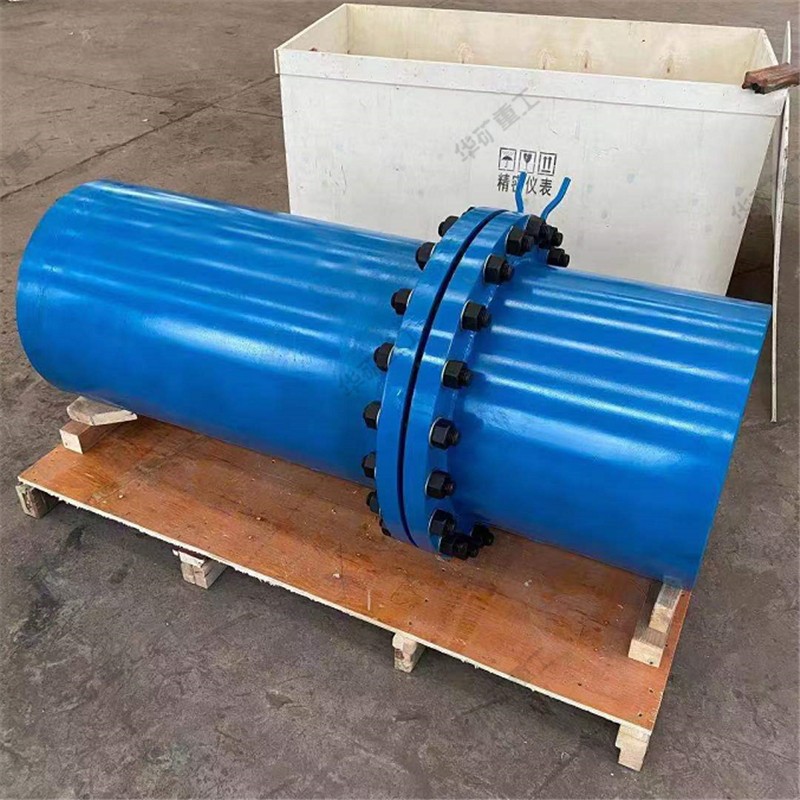

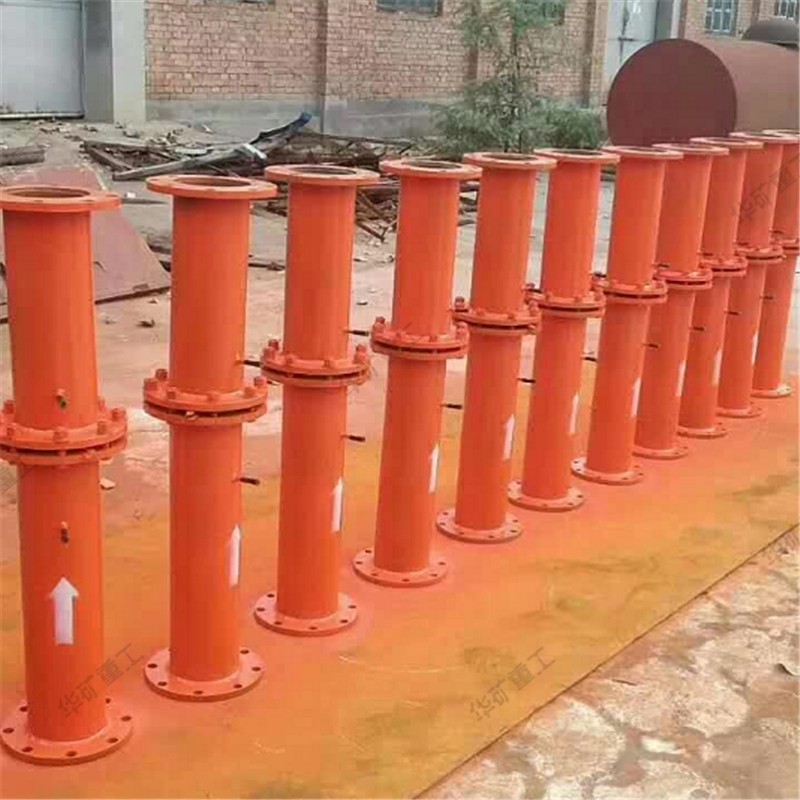

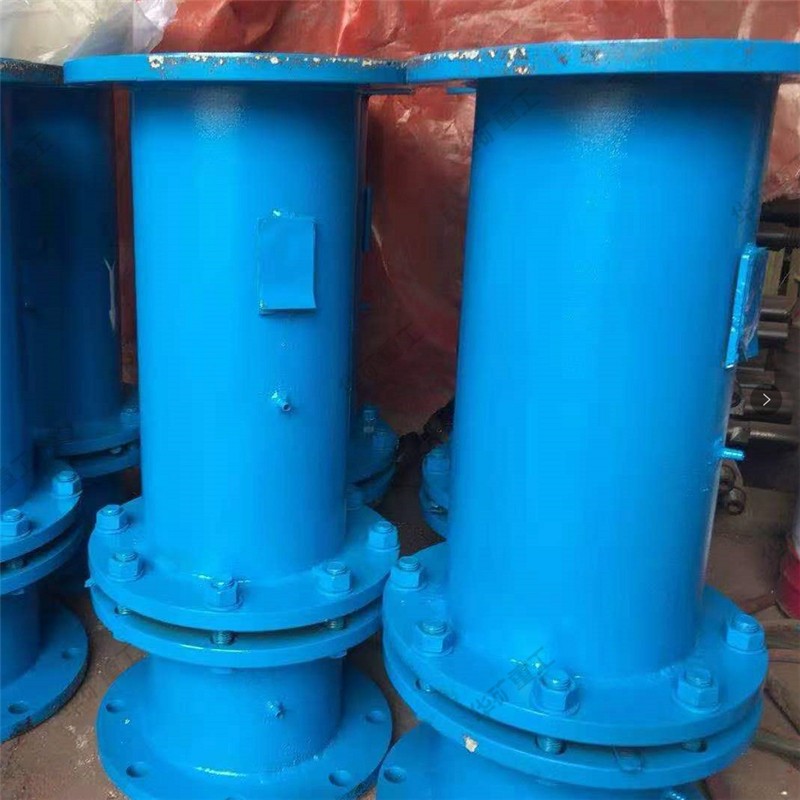

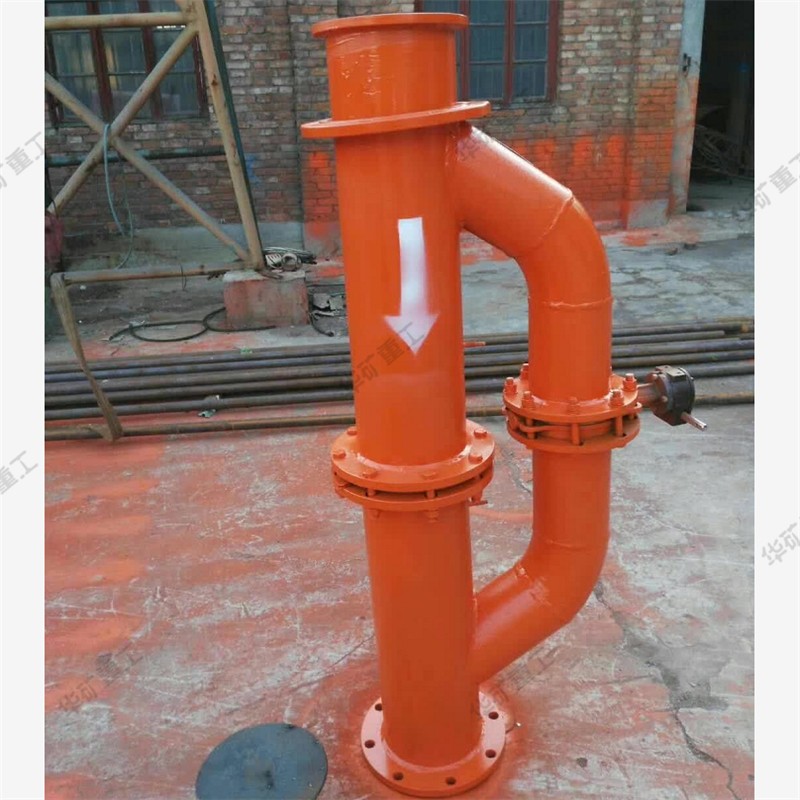

孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量?？装辶髁考朴沙椴赏咚构苈分屑拥囊桓鲋行目椎慕诹靼?、孔板两侧的垂直管段和取压管等组成。当气体流经管路内的孔板时，流束将形成局部收缩，在全压不变的条件下，收缩使流速增加、静压下降，在节流板前后便会产生静压差。在同一管路截面条件下，气体的流量越大，产生的压差也越大，因而可以通过测量压差来确定气体流量。孔板流量计由孔板、取压嘴和钢管组成。通过估算抽放瓦斯量和水柱压差Δh值的测量范围，合理选择孔板直径的大小，一般孔板压差Δh测量范围在100~1000Pa

孔板流量计产品参数：

公称通径：DN50-DN1000　　

公称压力：0.25-20Mpa　　

取压方式：角接取压，法兰取压等　　

孔板财质：1Crl8Ni9Ti等　　

环室、法兰材质：碳钢或不锈钢等
